WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Übergangsleitung 771-9993/805-302 Eca,IP54,weiß

konfektionierte Übergangsleitung
Eca
IP54
3-polig
Kod. A
3 m
1,00 mm²
weiß

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung A

Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung A schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

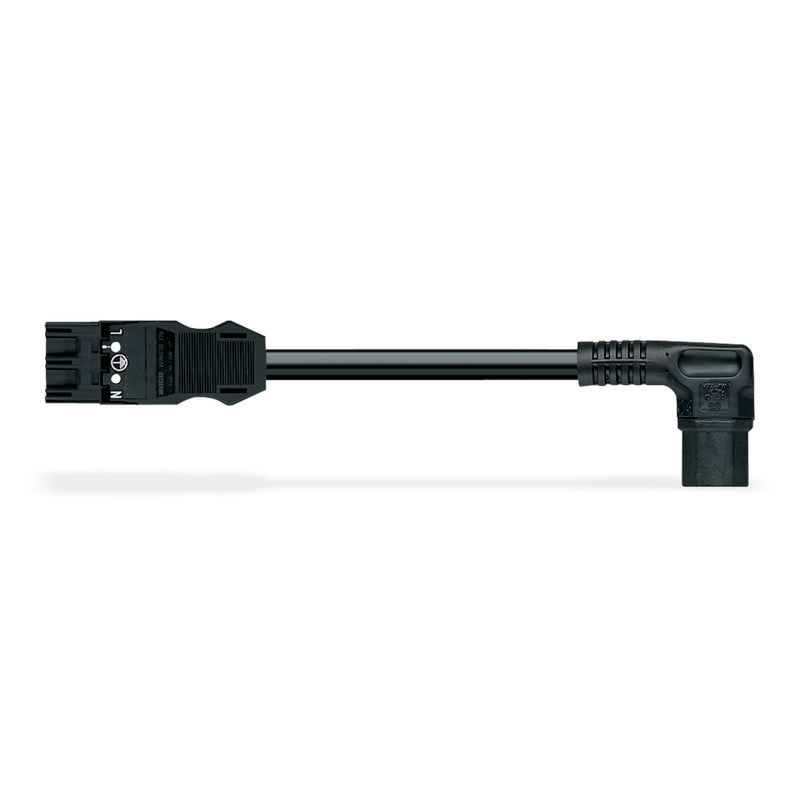

Die konfektionierte Leitung ist mit einem Stecker und Kaltgerätekupplung C13, abgewinkelt versehen. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für eine große Anzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	10 A
Polzahl	3
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	sonstige
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	weiß
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	weiß
Kabeltyp	H05VV-F
Kabeldurchmesser	6,3..8 mm
Mantel-Farbe	weiß
Pol-Kennzeichnung	L, N, PE
Leiternennquerschnitt	1 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,090856 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Übergangsleitung
