WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 894-8992/223-507 Dca,Stecker

konfektionierte Anschlussleitung
Dca
Stecker/offenes Ende
2-polig
Kod. F
Y-H(St)Hh 1x2x0,8
5 m
grau

konfektionierte Anschlussleitung WINSTA® KNX Kodierung F

Die konfektionierte Anschlussleitung WINSTA® KNX mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Anwendungen ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die standardisierte KNX-Schnittstelle steht für ein einheitliches und herstellerübergreifendes Kommunikationsprotokoll zur intelligenten Vernetzung moderner Haus- und Gebäudesystemtechnik. WINSTA® KNX-Installationssteckverbinder mit Kodierung F kommen im Bereich der Niederspannung zur Anwendung. Dieses Produkt hält alle notwendigen Sicherheitsbestimmungen der Brandklasse D ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für fehlsteckgeschützte Verbindungen in der Spannungsversorgung.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	abisoliert
Gesamtlänge	5000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm

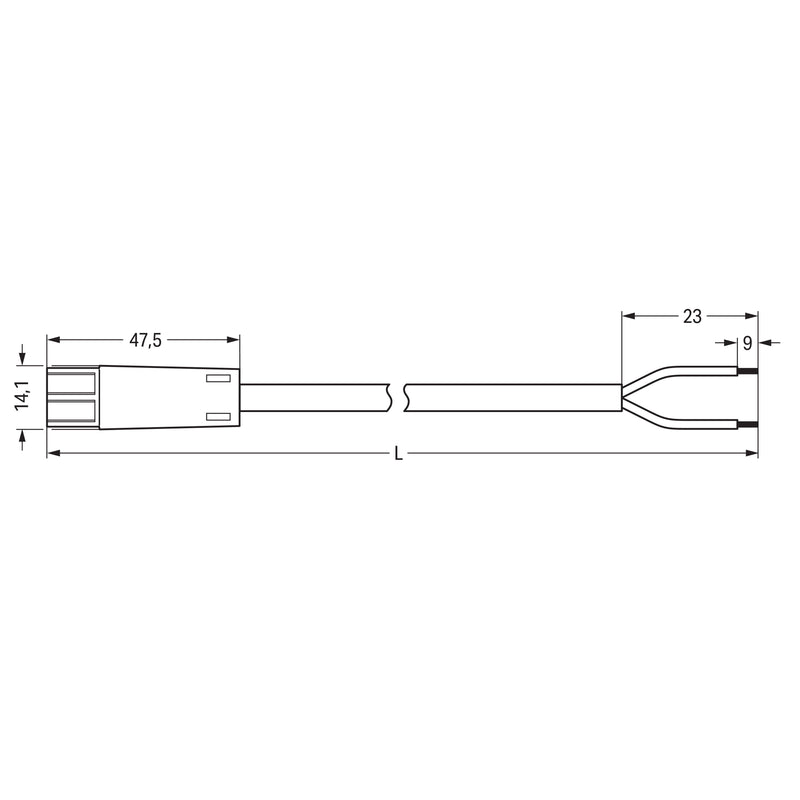

Abmantellänge	23 mm
Abisolierlänge	9 mm
Mantel-Farbe	sonstige
Pol-Kennzeichnung	1+, 2-
Leiternennquerschnitt	0,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	1,500509 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Dca

Lieferumfang:
1 x Konfektionierte Anschlussleitung, 5 m, grau, Kodierung F, Stecker/offenes Ende, 2-polig
