WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 894-8992/123-307 Dca,Buchse

konfektionierte Anschlussleitung
Dca
Buchse/offenes Ende
2-polig
Kod. F
Y-H(St)Hh 1x2x0,8
3 m
grau

konfektionierte Anschlussleitung WINSTA® KNX Bemessungsstrom 3 A

Die konfektionierte Anschlussleitung WINSTA® KNX Kodierung F gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. In der Automation von Gebäuden ist der KNX-Standard das Maß aller Dinge. Er gewährleistet eine fehlerfreie und herstellerübegreifende Vernetzung zeitgemäßer Haus- und Gebäudesysteme. WINSTA® KNX-Installationssteckverbinder mit Kodierung F bewahren fehlsteckgeschützte Verbindungen im Bereich der Stromversorgung. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Umweltbelastung spürbar.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für Hochleistungsverbindungen in der Spannungsversorgung.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	abisoliert

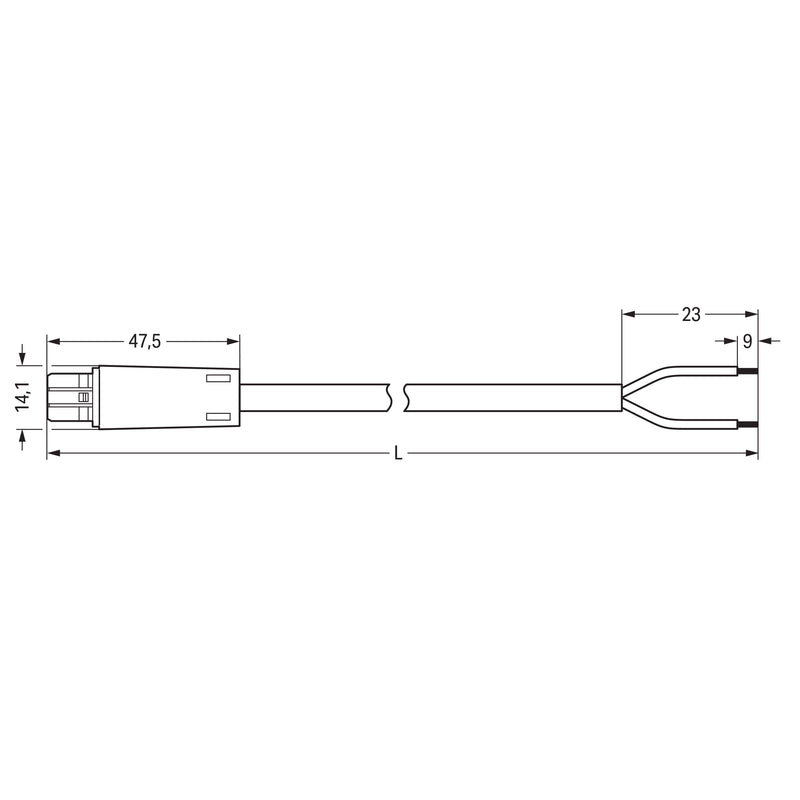

Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm
Abmantellänge	23 mm
Abisolierlänge	9 mm
Mantel-Farbe	grau
Pol-Kennzeichnung	1+, 2-
Leiternennquerschnitt	0,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	0,912992 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Dca

Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 894-8992/123-307 Dca,Buchse
