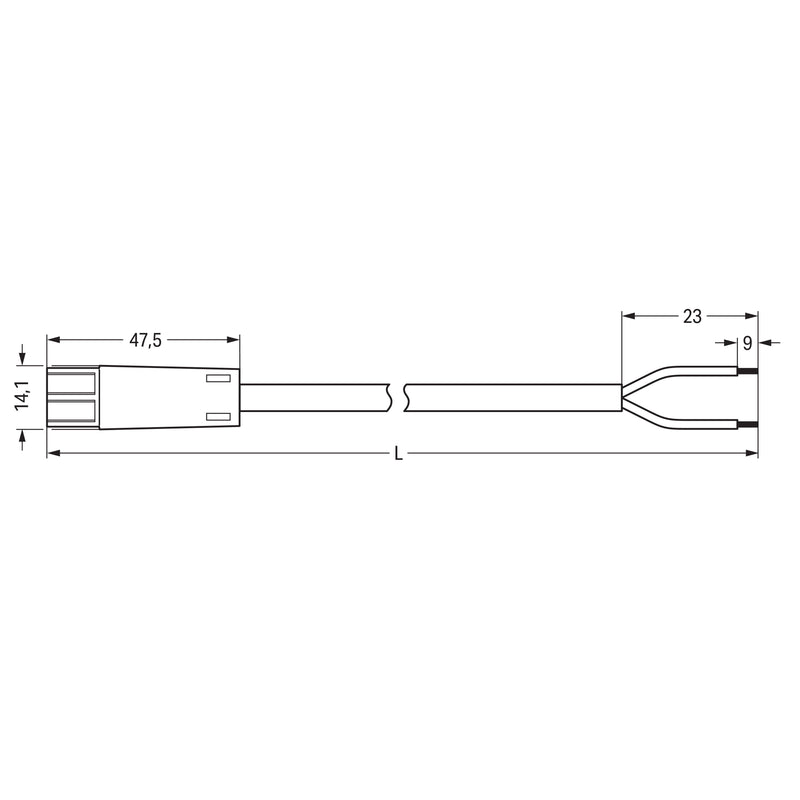

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 894-8392/273-306 Cca,Stecker

konfektionierte Anschlussleitung
Cca
Stecker/offenes Ende
2-polig
Kod. E
Y-H(St)Hh 1x2x0,8
3 m
grün

konfektionierte Anschlussleitung WINSTA® KNX Bemessungsstrom 3 A

Die konfektionierte Anschlussleitung WINSTA® KNX 2-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. In der Automation von Gebäuden ist der KNX-Standard das Maß aller Dinge. Er gewährleistet eine fehlerfreie und herstellerübegreifende Vernetzung moderner Haus- und Gebäudesysteme. WINSTA® KNX-Installationssteckverbinder mit Kodierung E kommen häufig in KNX-Netzwerken zur Anwendung. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes beachten muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt erfüllt die amtlichen Sicherheitsstandards der Brandklasse C. Bei der Produktion dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für die Hilfsstromversorgung von I/O-Geräten.
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	abisoliert
Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm
Abmantellänge	23 mm
Abisolierlänge	9 mm
Mantel-Farbe	grün
Pol-Kennzeichnung	1+, 2-
Leiternennquerschnitt	0,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	0 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x Konfektionierte Anschlussleitung
