konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
weiß

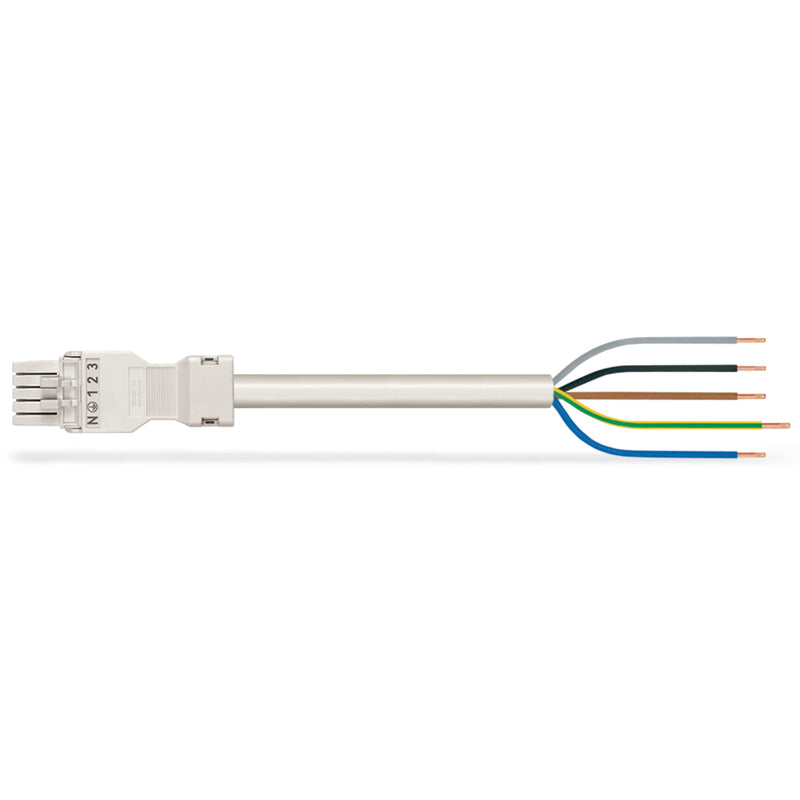

konfektionierte Anschlussleitung WINSTA® MINI 5-polig
Die konfektionierte Anschlussleitung
WINSTA® MINI 5-polig ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MINI-Installationssteckverbinder mit Kodierung A realisieren.
WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die durch die LED-Technik immer weniger Platz für die Anschlusstechnik bieten. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt deutlich.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgerüstet. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Zugentlastungsgehäuse senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
für eine große Anzahl von Anwendungsbereichen.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
13 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP40 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |

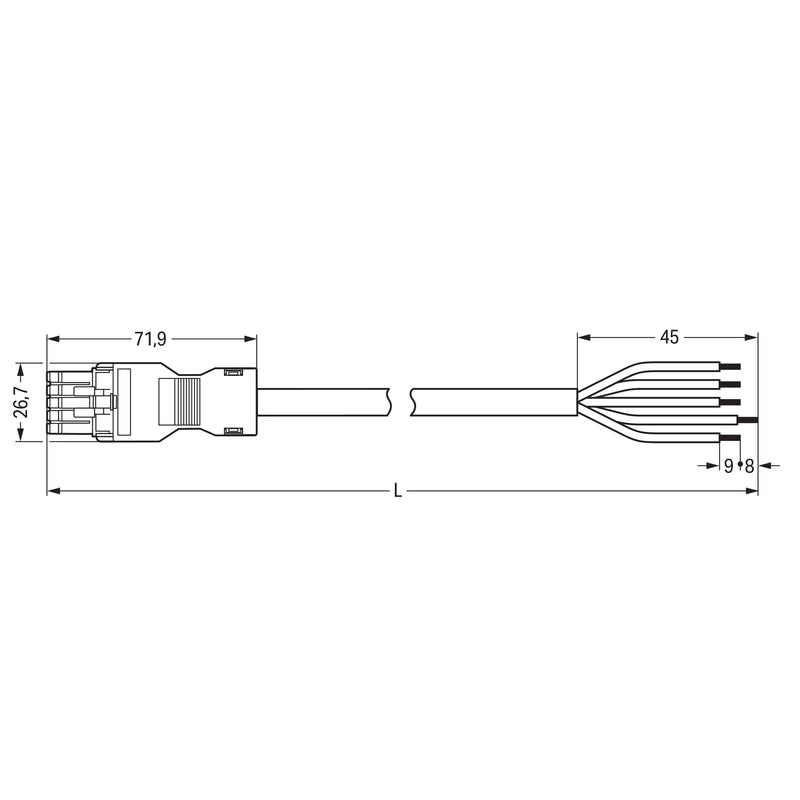

| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
24,925568 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8995/116-302 Eca,Buchse
