konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
2 m
1,50 mm²
weiß

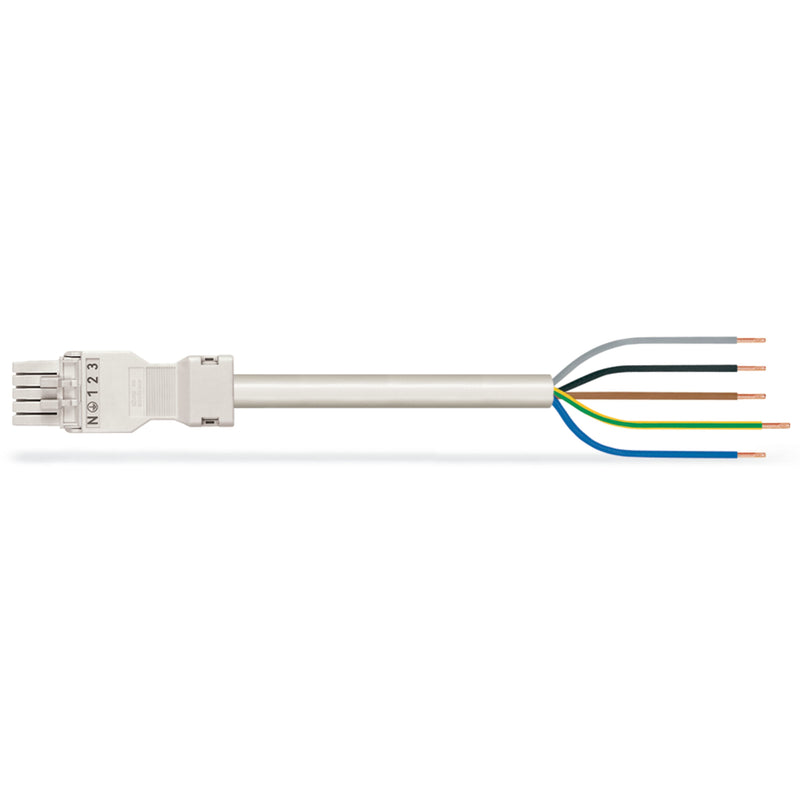

konfektionierte Anschlussleitung WINSTA® MINI Kodierung A
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese <
1 mm sind. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MINI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Aufgrund der besonders geringen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt deutlich.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
13 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP40 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |

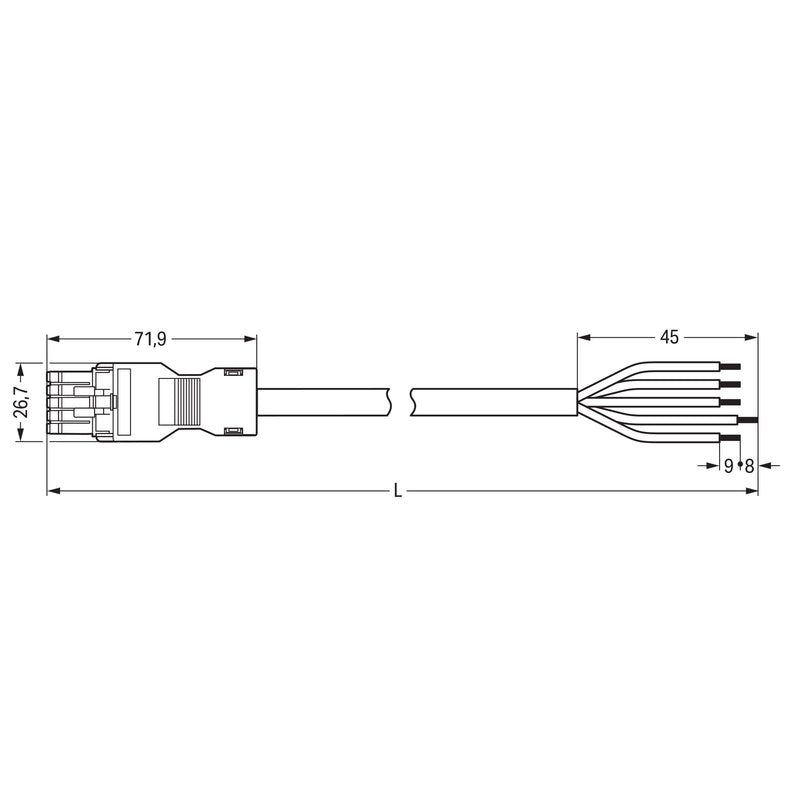

| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
16,615568 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8995/116-202 Eca,Buchse
