konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
2 m
1,00 mm²
pink

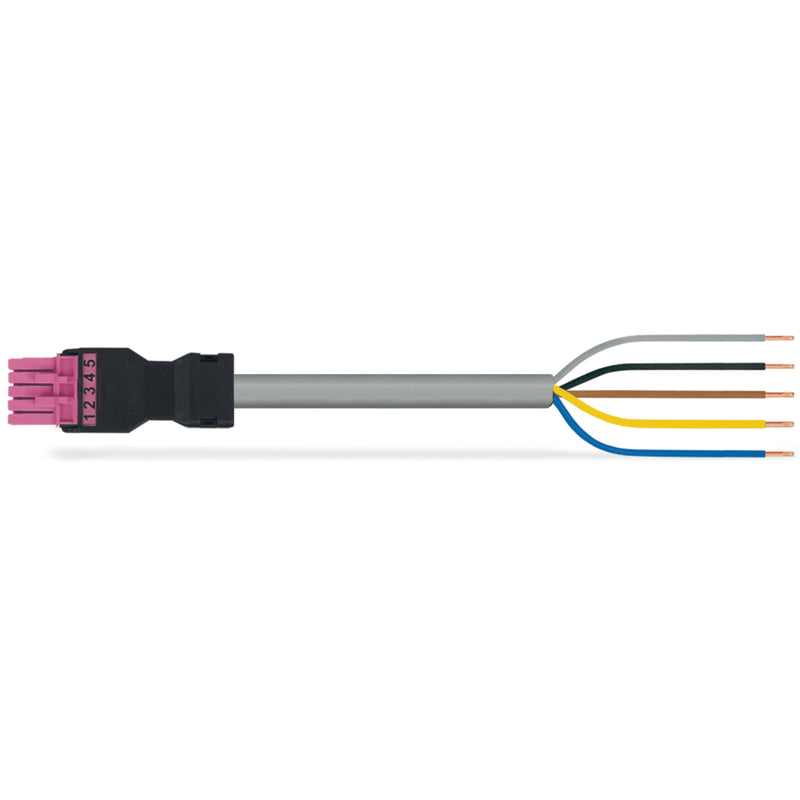

konfektionierte Anschlussleitung WINSTA® MINI mit Zugentlastung
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MINI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind kundenindividuelle Polkennzeichnungen möglich.
WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die aufgrund von komplexen Systemen immer weniger Platz für die Anschlusstechnik bieten. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP40 von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |
| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,070635 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8995/105-207 Eca,Buchse
