konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
4-polig
Kod. A
H05Z1Z1-F 4G 1,5 mm²
8 m
1,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MINI 4-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MINI-Installationssteckverbinder mit Kodierung A umsetzen. Aufgrund der besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für minimale Platzverhältnisse, also für die Installation mit geringem Platzumfang. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende ausgerüstet. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in vielen allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
8,4..10,5 mm |
| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
sonstige |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
66,468643 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:

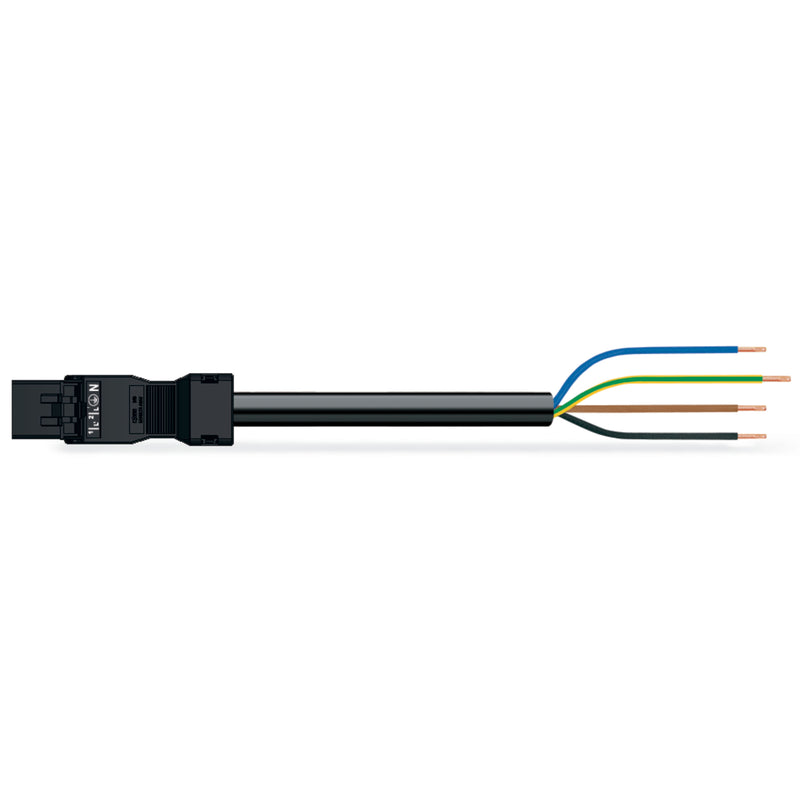

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8994/216-801 Eca,Stecker
