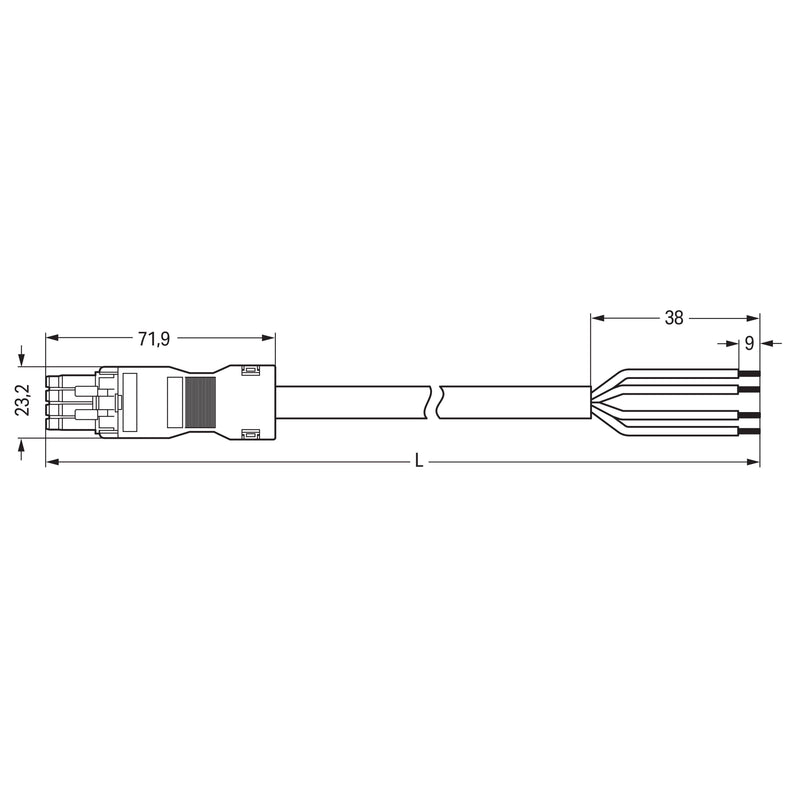

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
4-polig
Kod. B
Steuerleitung 4 x 1,5 mm²
5 m
1,50 mm²
grau
konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 16 A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung
WINSTA® MINI 4-polig. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an vielfältige Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Lösungen wie der
WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken.
WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Sehr gut ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die dank der LED-Technik immer weniger Platz für die Anschlusstechnik bieten. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
sonstige |
| Kabeldurchmesser |
8,4..10,5 mm |
| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,087255 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung Eca Buchse/offenes Ende 4-polig Kod. B Steuerleitung 4 x 1,5 mm² 5 m 1,50 mm² grau
