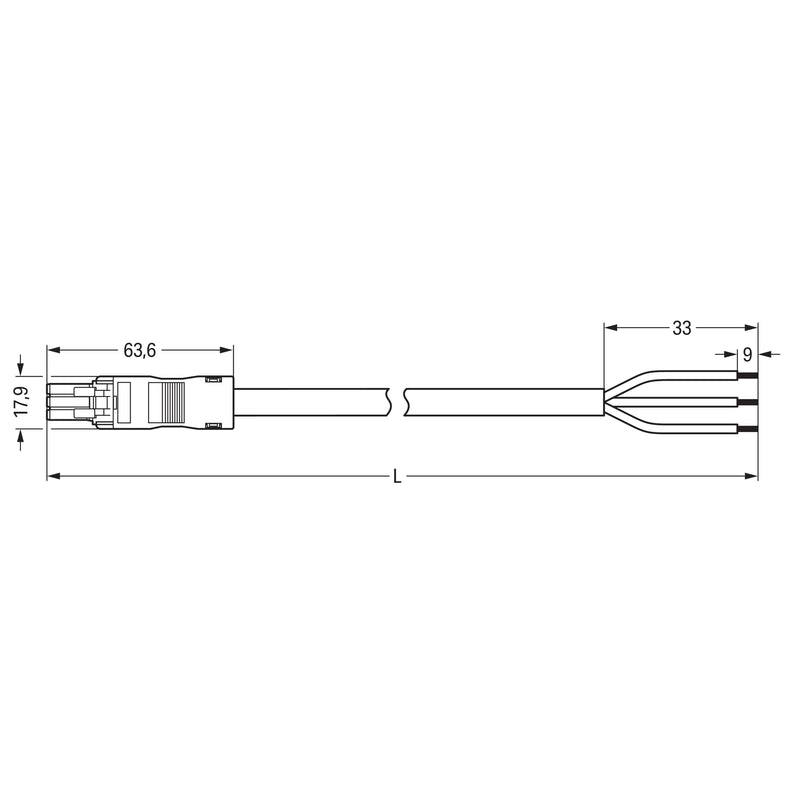

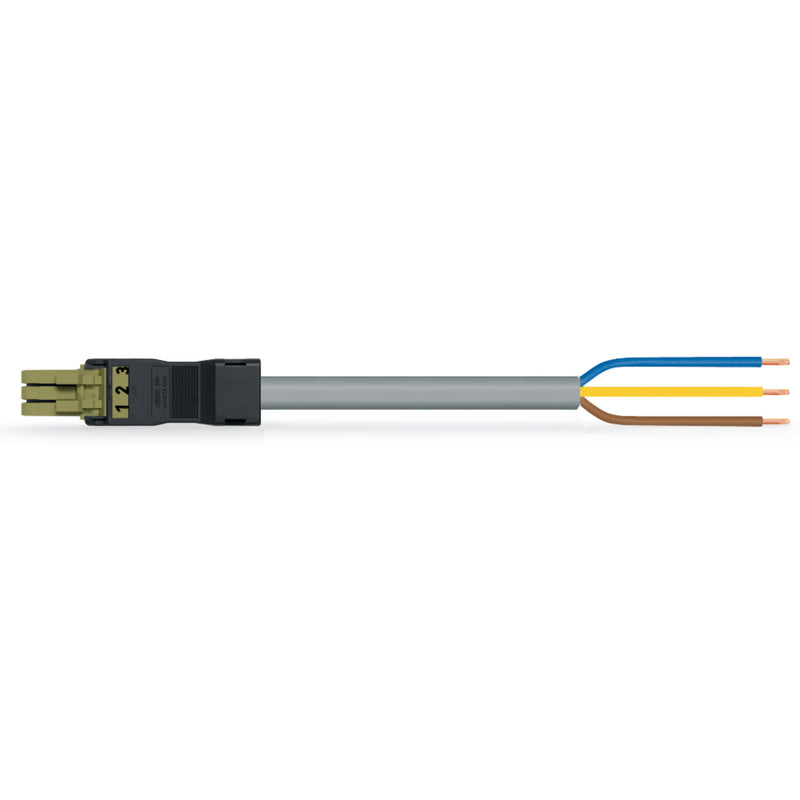

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. B
(H)05VV-F 3x1,5 mm²
7 m
1,50 mm²
hellgrün
konfektionierte Anschlussleitung WINSTA® MINI 3-polig
Die konfektionierte Anschlussleitung
WINSTA® MINI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Lösungen wie der
WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorteile zuverlässig aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss erfolgt wartungsarm ohne Verschrauben. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP40 von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,4..9,4 mm |
| Abmantellänge |
37 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,061217 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung
