konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. B
5 m
1,00 mm²
hellgrün
konfektionierte Anschlussleitung WINSTA® MINI Kodierung B
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MINI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind eigene Polkennzeichnungen möglich. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorzüge komfortabel aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für Steuerungen in der Automatisierung.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
10 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |

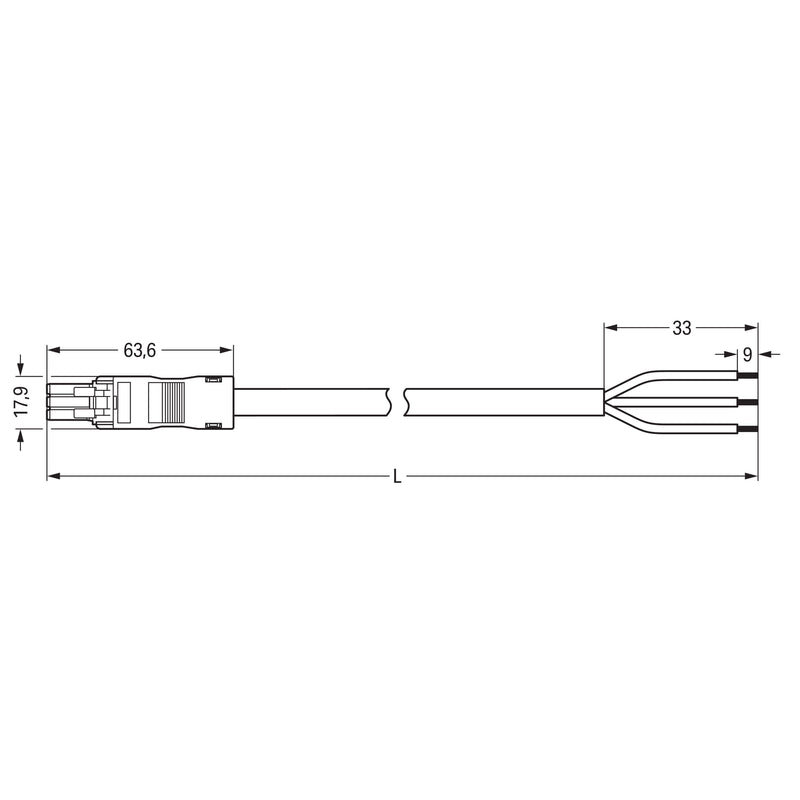

| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
6,3..8 mm |
| Abmantellänge |
37 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,061217 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:

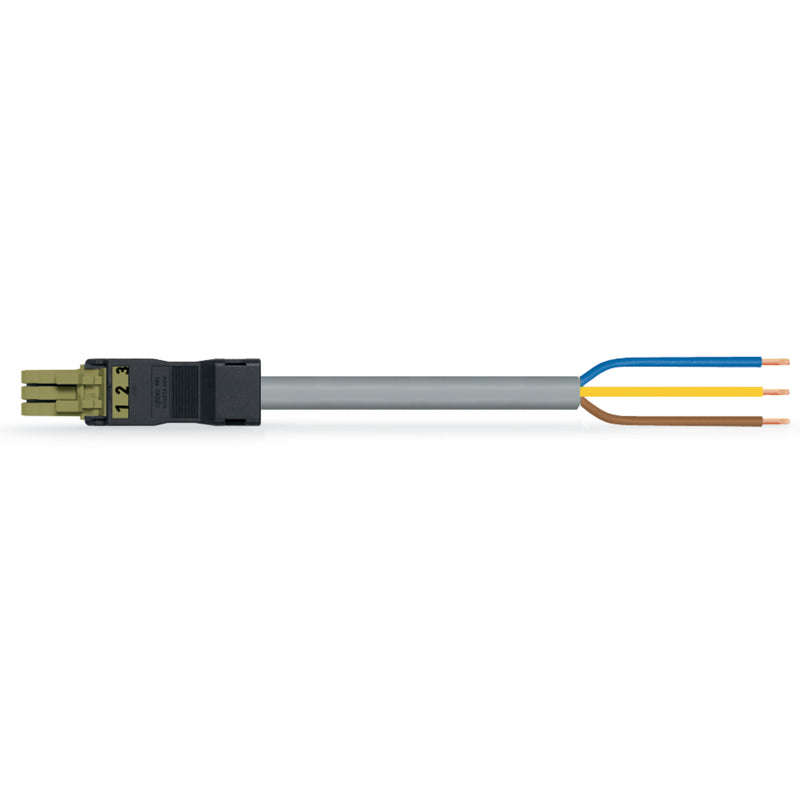

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8993/105-505 Eca,Buchse
