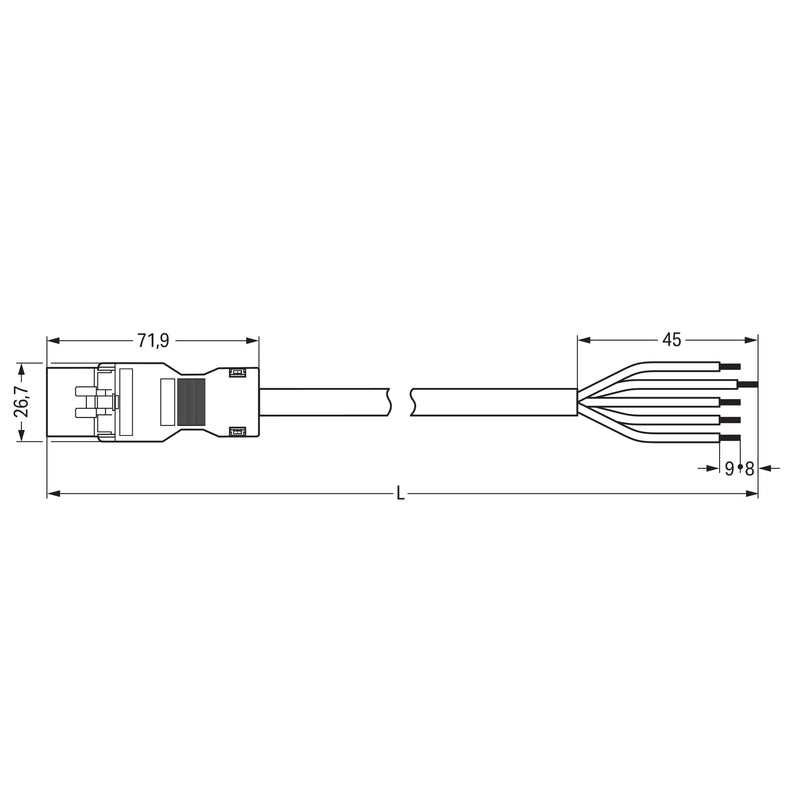

konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
7 m
1,50 mm²
blau

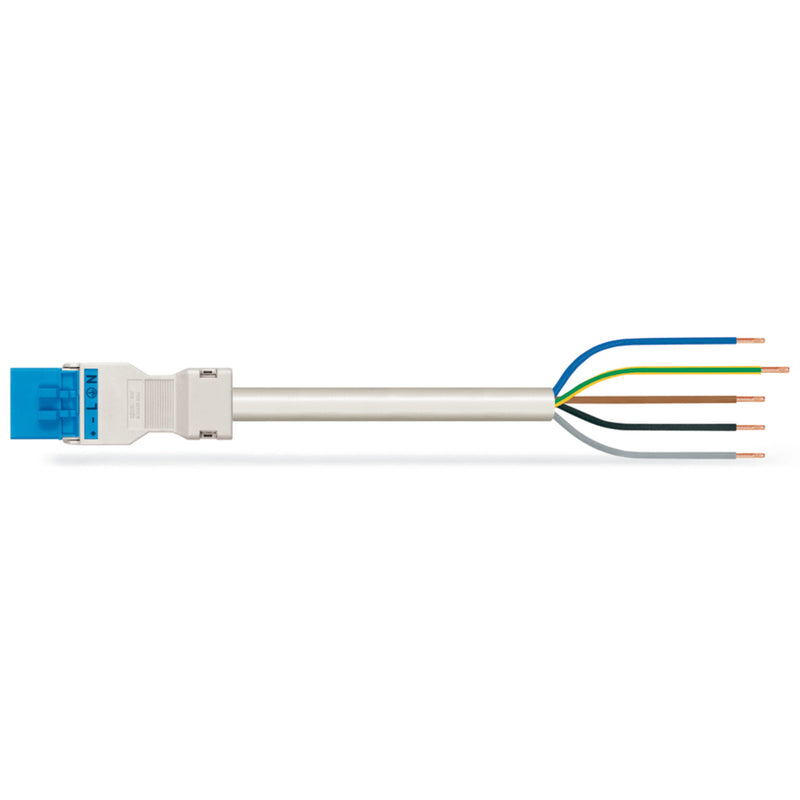

konfektionierte Anschlussleitung WINSTA® MINI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Eine regulierte Beleuchtungseinrichtung, wie sie z. B. im DALI-Standard umgesetzt wird, ist der Hauptanwendungsbereich von
WINSTA® MINI-Installationssteckverbinder mit Kodierung I.
WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die aufgrund von komplexen Systemen bedeutend weniger Platz für die Anschlusstechnik bieten. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Herstellung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende ausgerüstet. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Zugentlastungsgehäuse von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in der Automation von Gebäuden (Steuerung von Licht).
passgenaue Abmessungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,14784 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung
