konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
5 m
1,50 mm²
blau

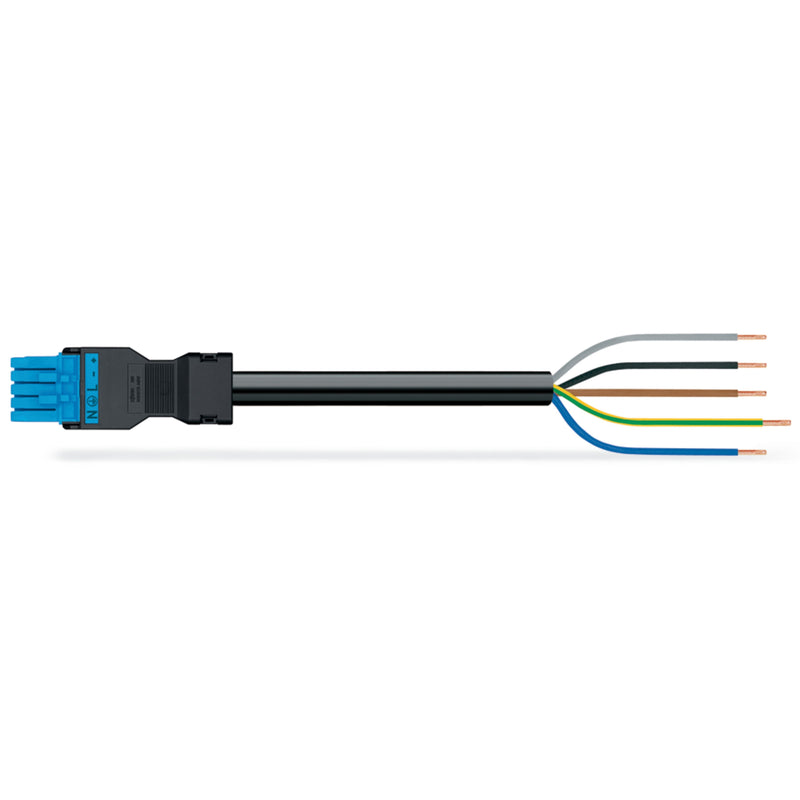

konfektionierte Anschlussleitung WINSTA® MINI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Eine regulierte Beleuchtungseinrichtung, wie sie beispielsweise beim DALI-Standard zur Anwendung kommt, ist der hauptsächliche Verwendungszweck von
WINSTA® MINI-Installationssteckverbinder mit Kodierung I. Aufgrund der besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik besonders für beengte Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Bei der Produktion dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
zur Anwendung in der Automation von Gebäuden (Steuerung von Licht).
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP40 |
| Art der konfektionierten Leitung |
sonstige |

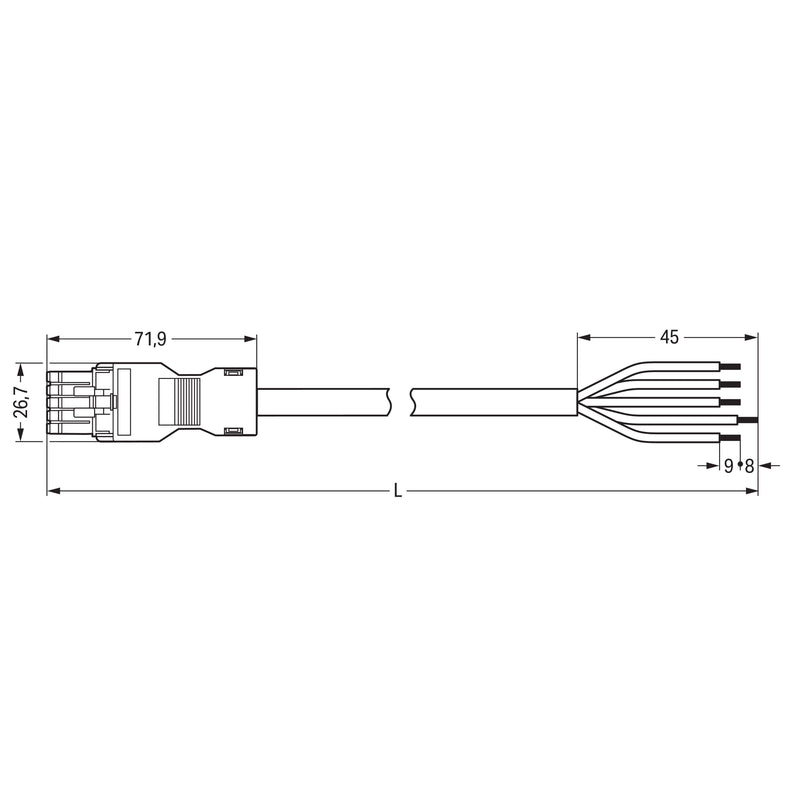

| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
41,551385 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8985/116-501 Eca,Buchse
