konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
blau

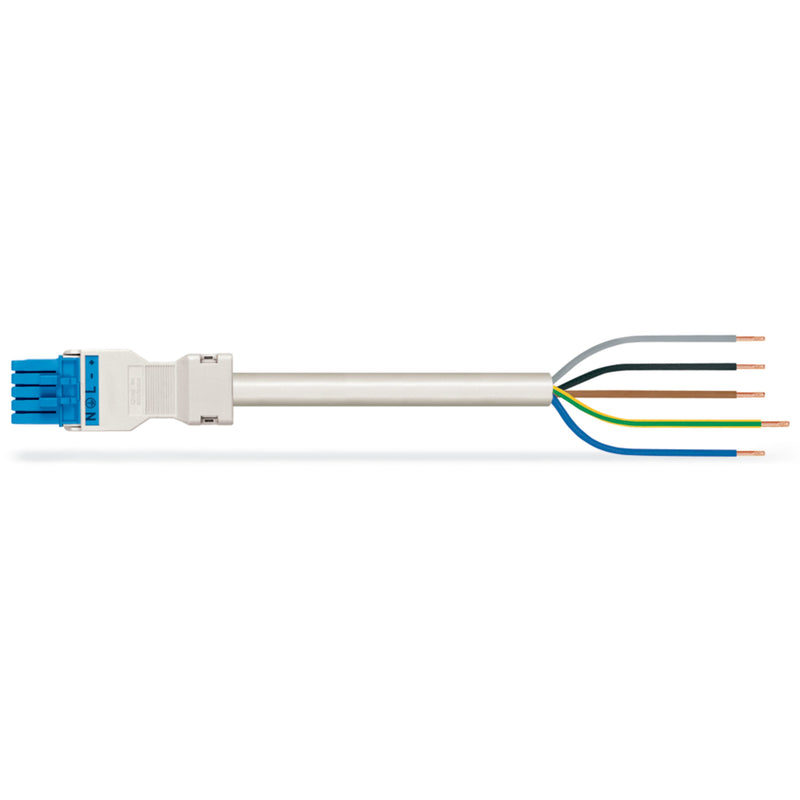

konfektionierte Anschlussleitung WINSTA® MINI Kodierung I
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen.
WINSTA® MINI-Installationssteckverbinder mit Kodierung I in Blau eignen sich besonders für das Lichtmanagement wie z. B. für die Dimmfunktion bei DALI-Leuchten. Aufgrund der besonders kompakten Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik insbesondere für minimale Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt spürbar.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP40 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
für smarte und einfache Lichtinstallation.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP40 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |

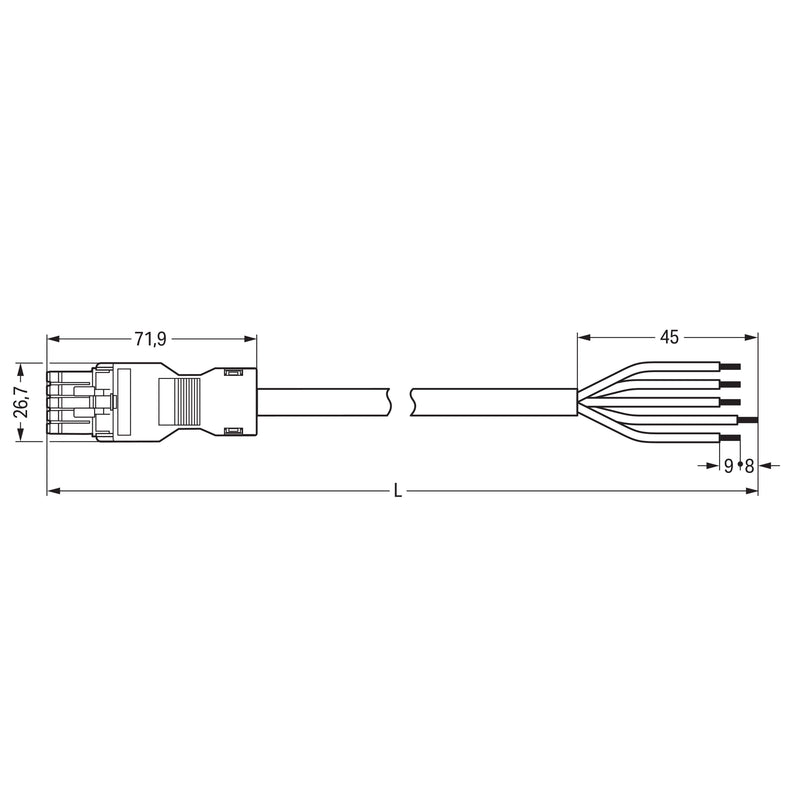

| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
24,906178 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8985/116-302 Eca,Buchse
