konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
2 m
1,50 mm²

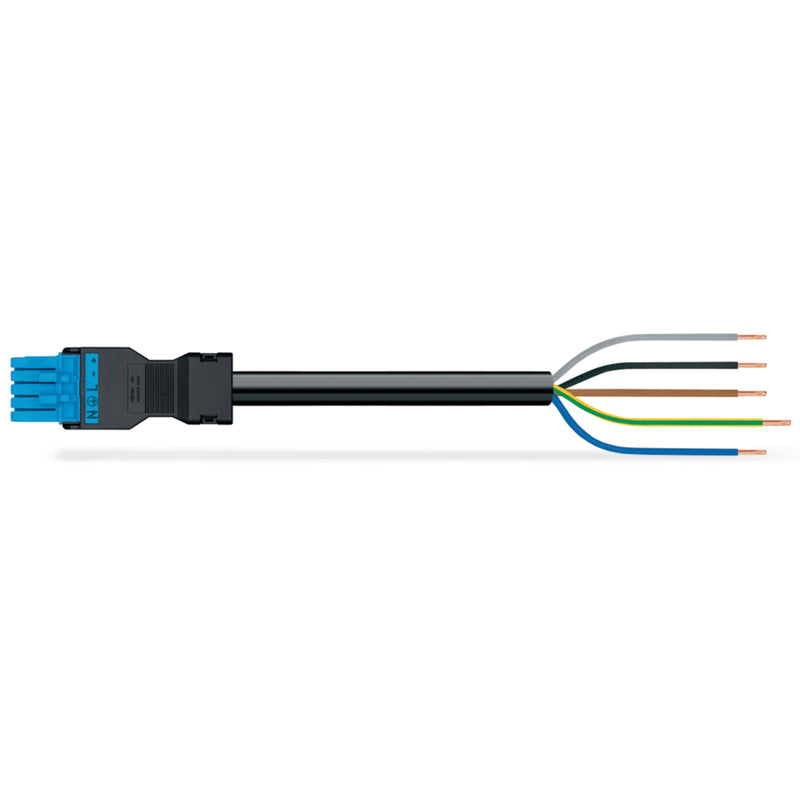

konfektionierte Anschlussleitung WINSTA® MINI Kodierung I
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen.
WINSTA® MINI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmfunktion bei DALI-Leuchten.
WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die aufgrund von komplexen Systemen bedeutend weniger Platz für die Anschlusstechnik bieten. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfasst die amtlichen Sicherheitsstandards der Brandklasse C. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
für smarte und einfache Lichtinstallation.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP40 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |

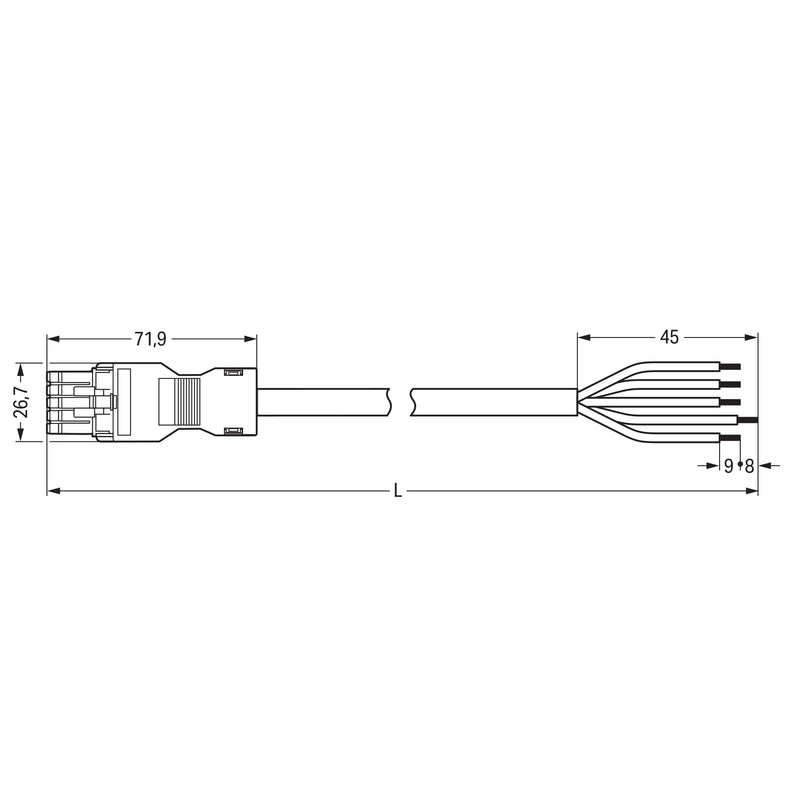

| Abmantellänge |
45 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,101105 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 891-8385/166-201 Cca,Buchse
