WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 774-9994/106-401 Eca,Buchse

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
4-polig
Kod. A
H05VV-F 4G 1,5 mm²
4 m
1,50 mm²
schwarz

konfektionierte Anschlussleitung WINSTA® RD Kodierung A

Die konfektionierte Anschlussleitung WINSTA® RD mit Verriegelungsklinke gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Familie WINSTA® RD besticht durch ihre runde Bauform, die perfekt für die Installation in Leerrohren mit einem Innendurchmesser von 20 mm, wie beispielsweise im Bereich des Baus von Fertighäusern, geeignet ist. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Abschnitten einsatzfähig.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

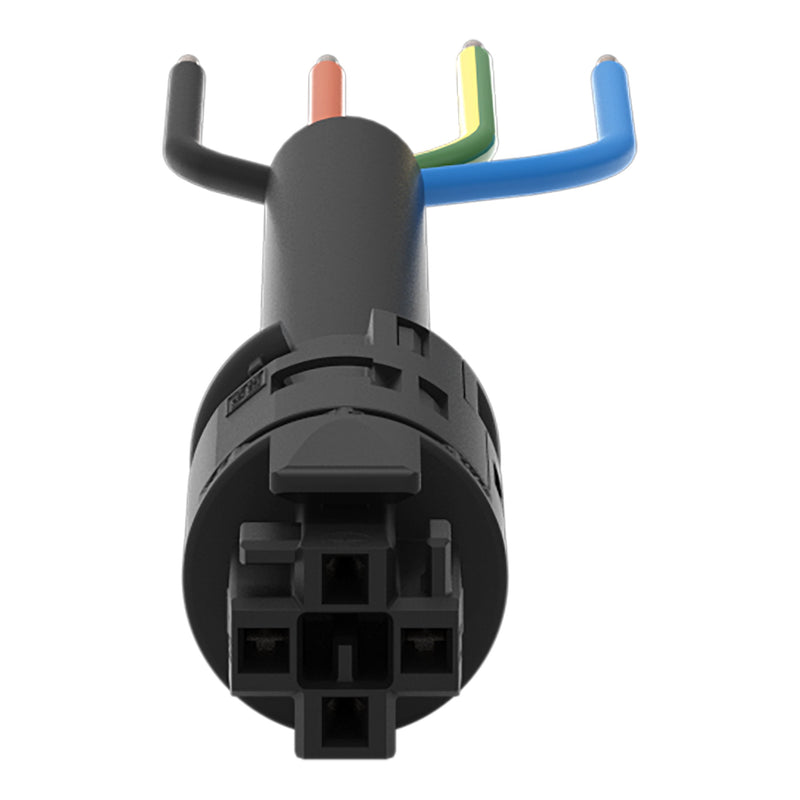

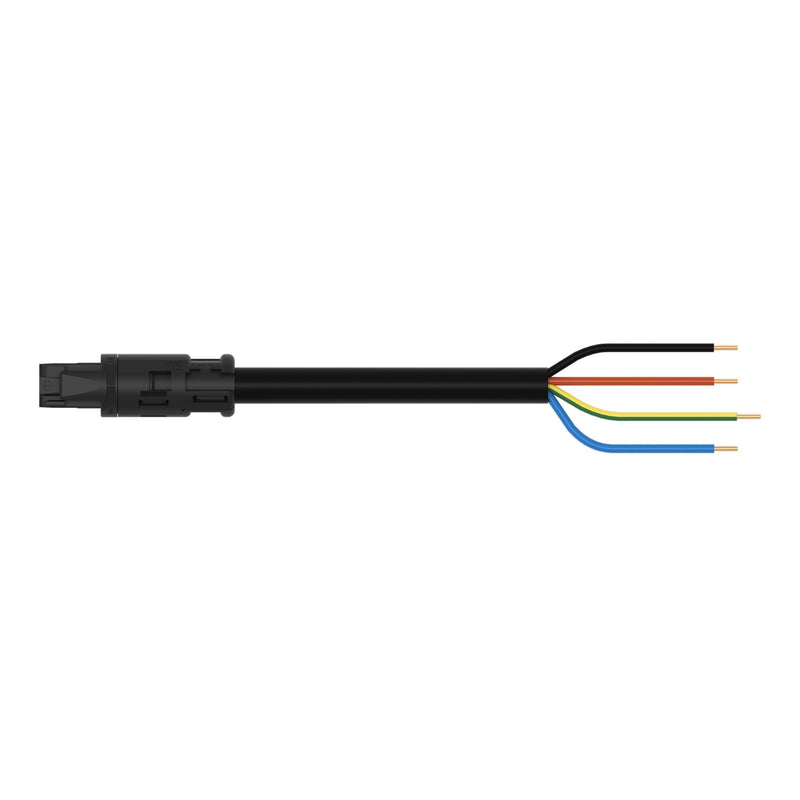

Bestückt ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	4
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	4000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	8,4..10,5 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	2, N, PE, 1
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	33,077401 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
