konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 2,5 mm²
5 m
2,50 mm²
schwarz

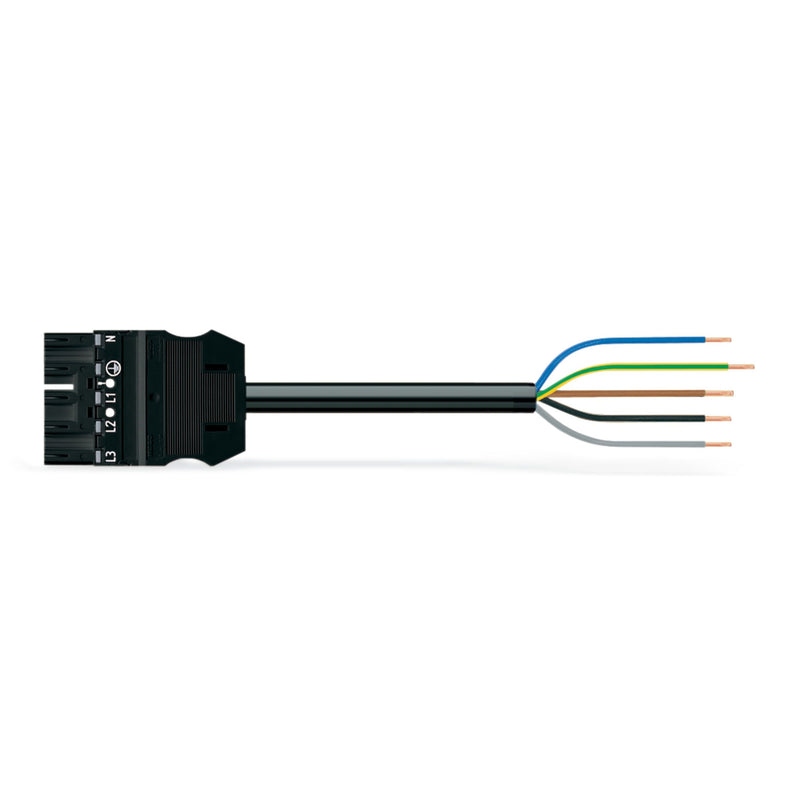

konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Installation gestattet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen flexibel und individuell gerecht wird. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Umweltbelastung deutlich.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Zugentlastungsgehäuse senken den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
41,59986 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung 771-9995/217-501
