konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
8 m
1,00 mm²
pink
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 10 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind individuelle Polkennzeichnungen möglich.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel durchführen können. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende ausgestattet. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |

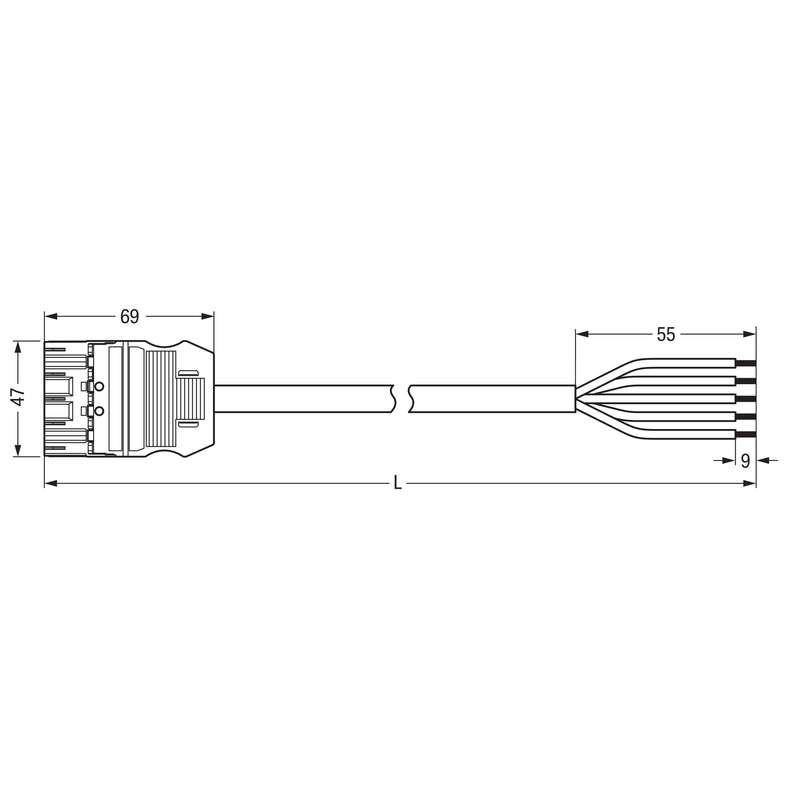

| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,170078 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/205-807 Eca,Stecker
