konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
7 m
1,00 mm²
pink
konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B
Die konfektionierte Anschlussleitung
WINSTA® MIDI 5-polig schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, der Robotik und im Maschinenbau verwendbar. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |

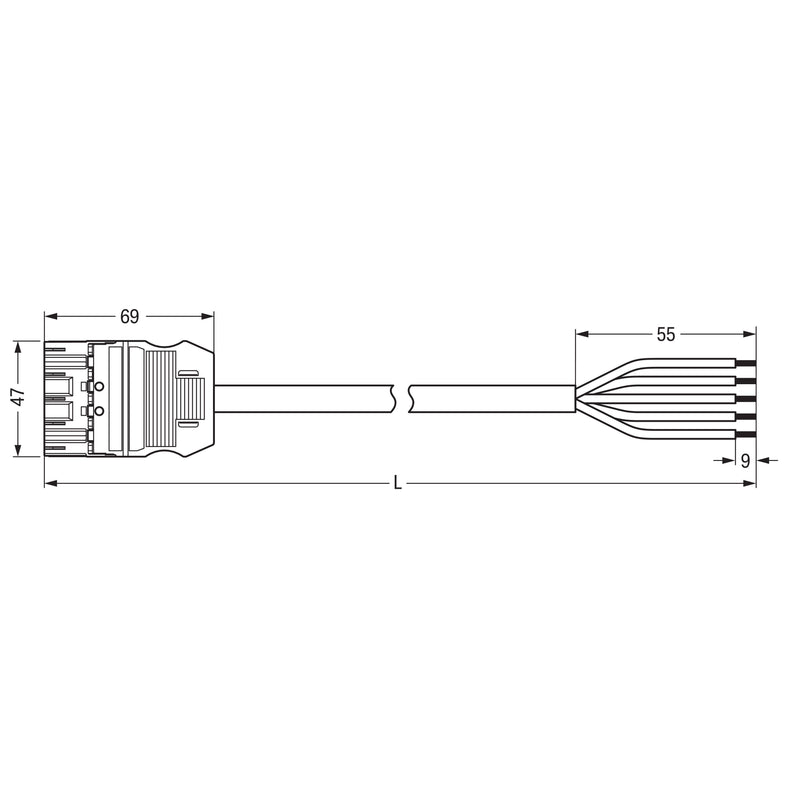

| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,170078 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/205-707 Eca,Stecker
