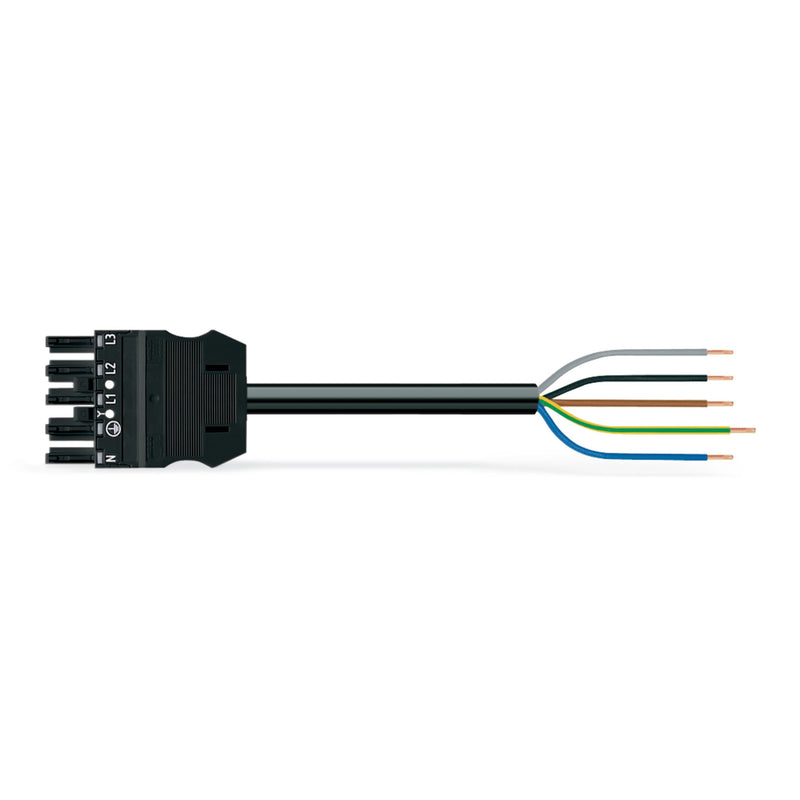

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/116-801 Eca,Buchse

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
8 m
1,50 mm²
schwarz

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung A

Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Entscheiden Sie sich für Qualität und Haltbarkeit mit Zugentlastungsgehäuse von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für jede Anwendung geeignet.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	5
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	8000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05Z1Z1-F
Kabeldurchmesser	9,3..11,6 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	3, N, PE, 2, 1
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	66,51601 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Anschlussleitung
