konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
weiß

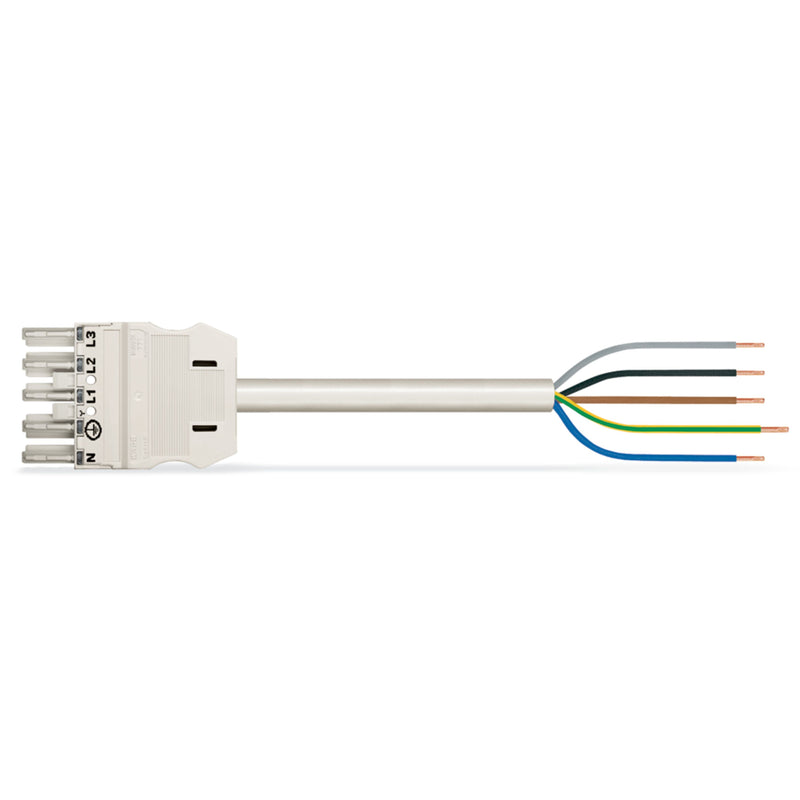

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher ausführen können. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt spürbar.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
24,964902 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/116-302 Eca,Buchse
