konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. B
(H)05VV-F 5x1,5 mm²
4 m
1,50 mm²
pink

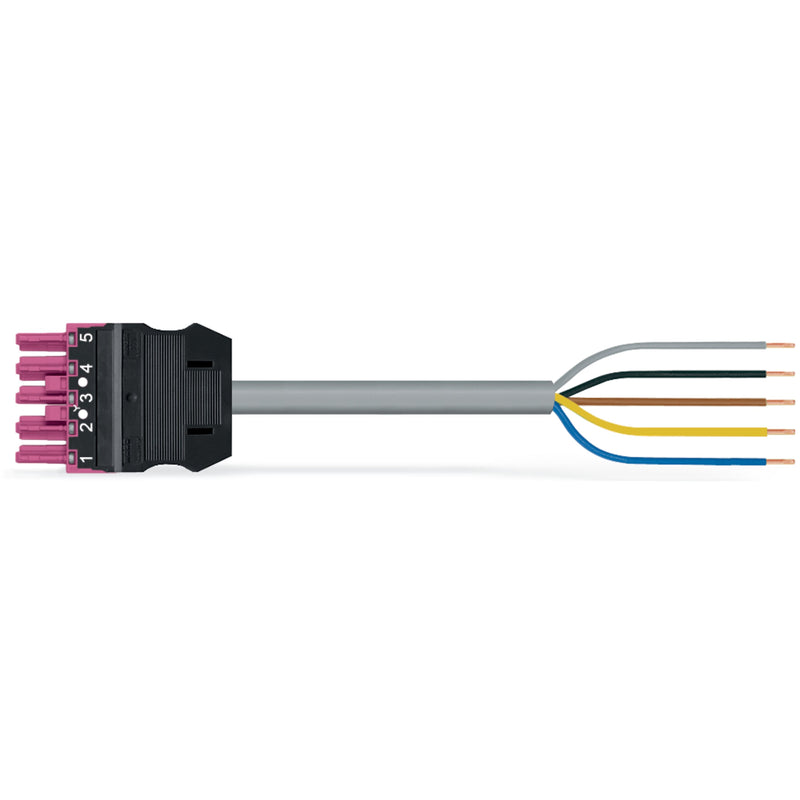

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung B ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, im Maschinenbau und in der Robotik verwendbar. Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Aufgabenstellungen individuell gerecht wird. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
4000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |

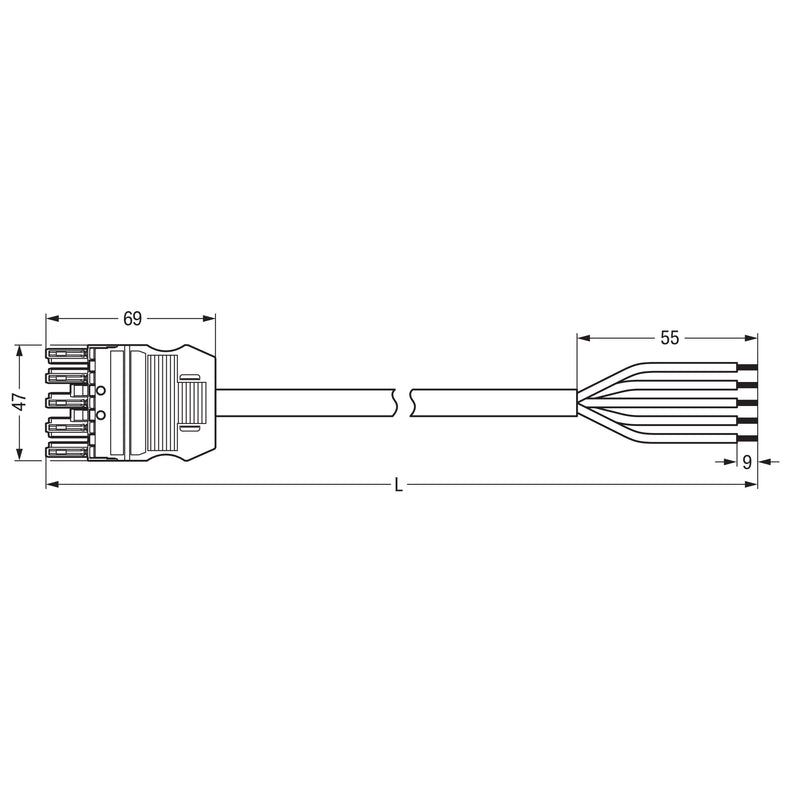

| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,143209 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/106-407 Eca,Buchse
