konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
3 m
1,00 mm²
hellgrün

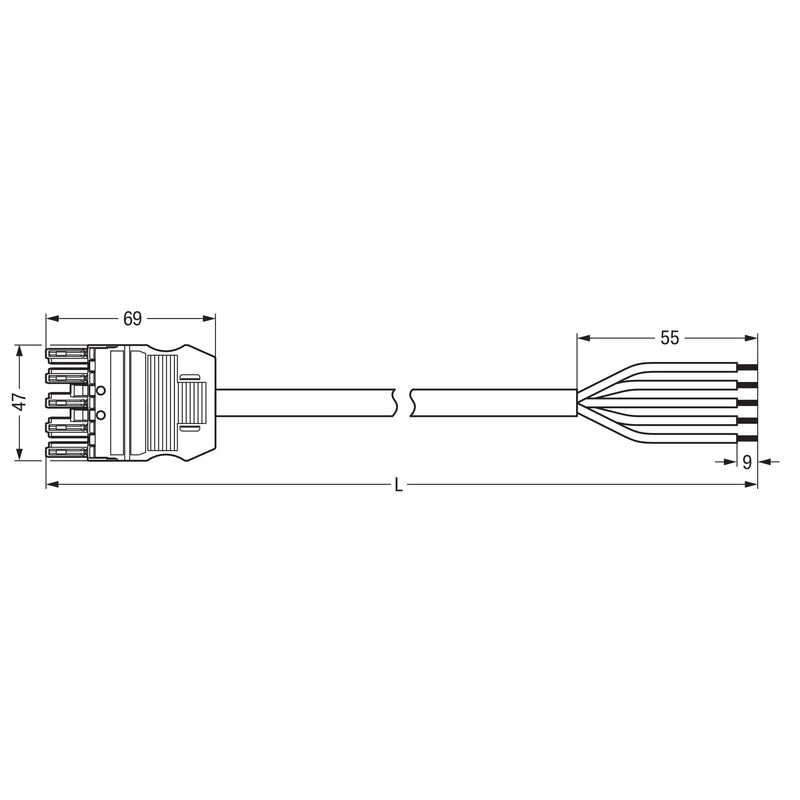

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung B gewährleistet die schnelle und sichere Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik nutzbar.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher erledigen können. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,147364 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9995/105-305 Eca,Buchse
