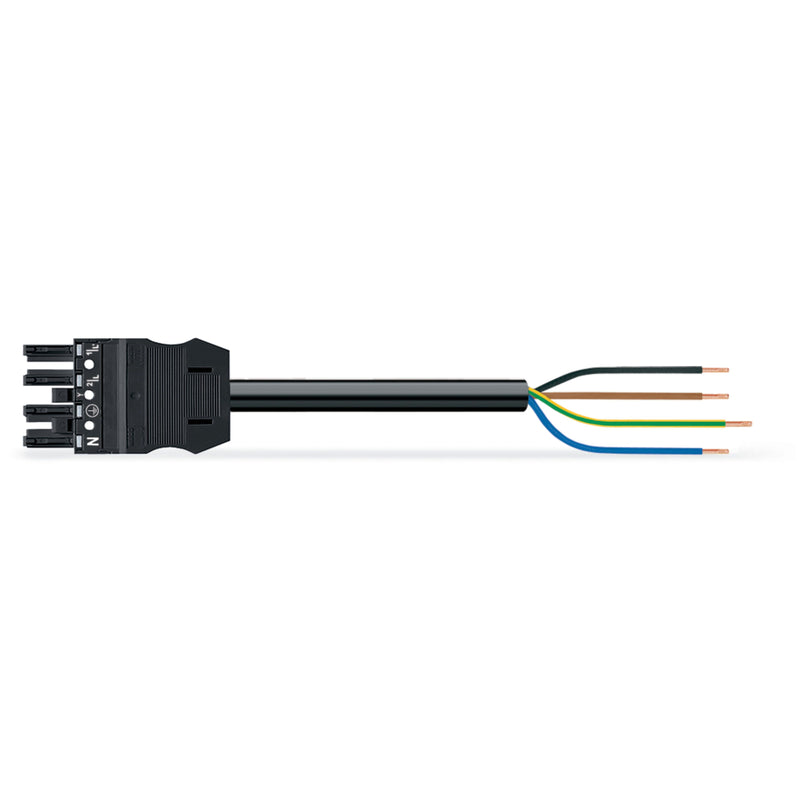

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9994/116-401 Eca,Buchse

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
4-polig
Kod. A
H05Z1Z1-F 4G 1,5 mm²
4 m
1,50 mm²
schwarz

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20

Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz unterstützt die zügige und fachgerechte Montage. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vollkommene Flexibilität bei der Elektroinstallation gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen individuell gerecht wird. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für eine große Anzahl von Verwendungszwecken.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	4000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05Z1Z1-F
Kabeldurchmesser	8,4..10,5 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	2, N, PE, 1
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	33,261606 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x Konfektionierte Anschlussleitung
