konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
3-polig
Kod. B
H05VV-F 3 x 1,0 mm²
8 m
1,00 mm²
grau

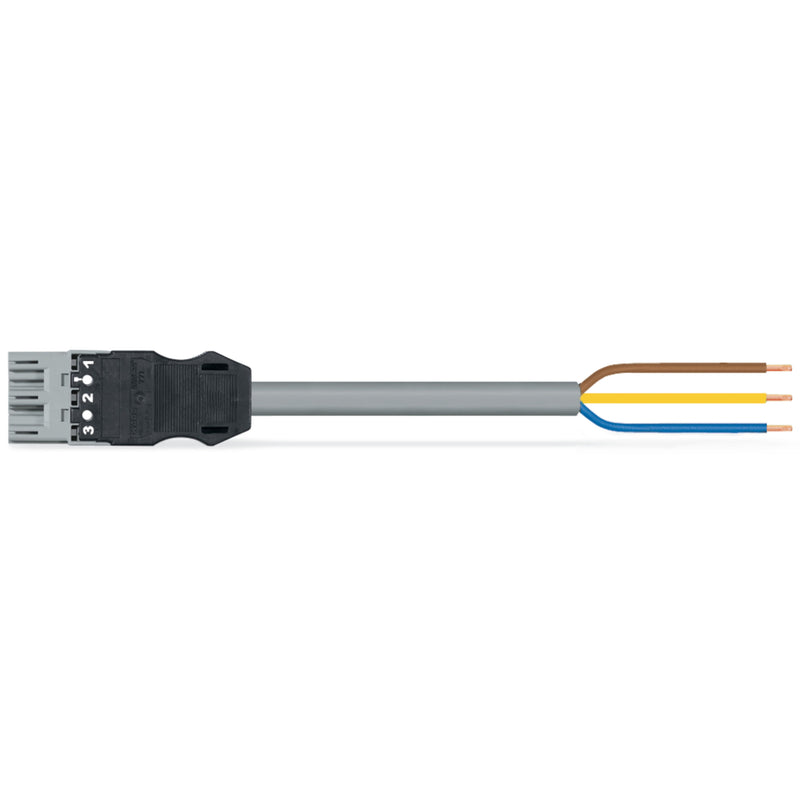

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen im Handumdrehen. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind individuelle Polkennzeichnungen möglich. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
10 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |

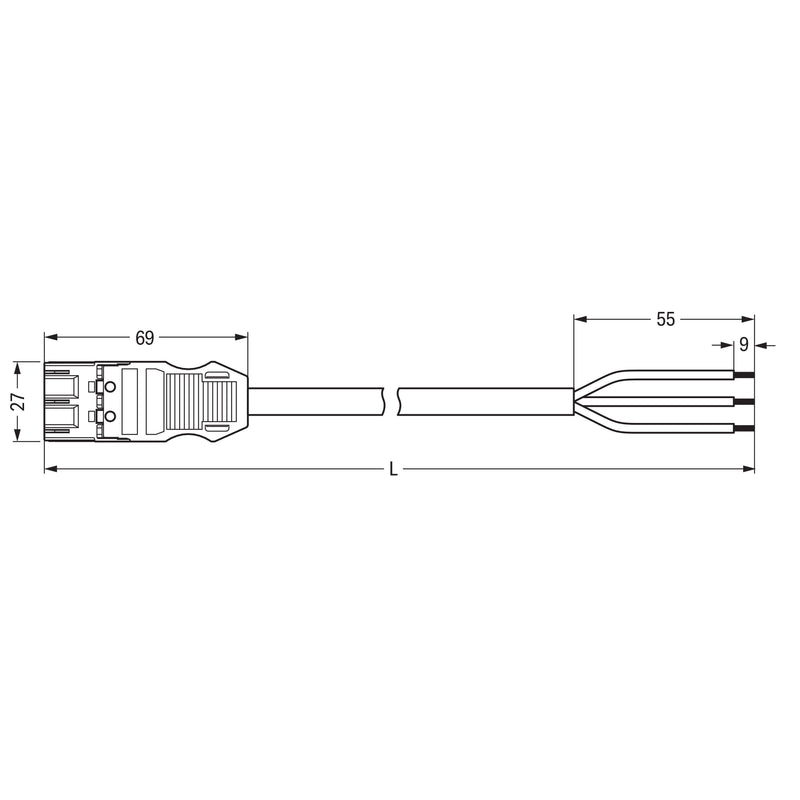

| Kabeldurchmesser |
6,3..8 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,09141 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9993/205-803 Eca,Stecker
