konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. B
(H)05VV-F 3x1,5 mm²
4 m
1,50 mm²
grau
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Zudem sind individuelle Polkennzeichnungen möglich. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgerüstet. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Qualität und Haltbarkeit mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen in der Automation.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
4000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,4..9,4 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,081438 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:

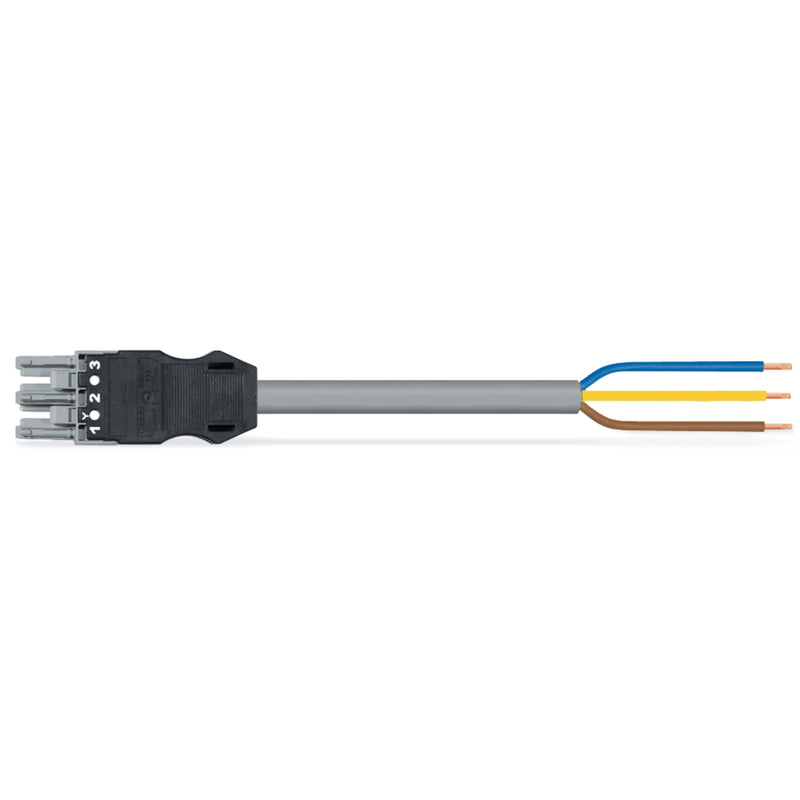

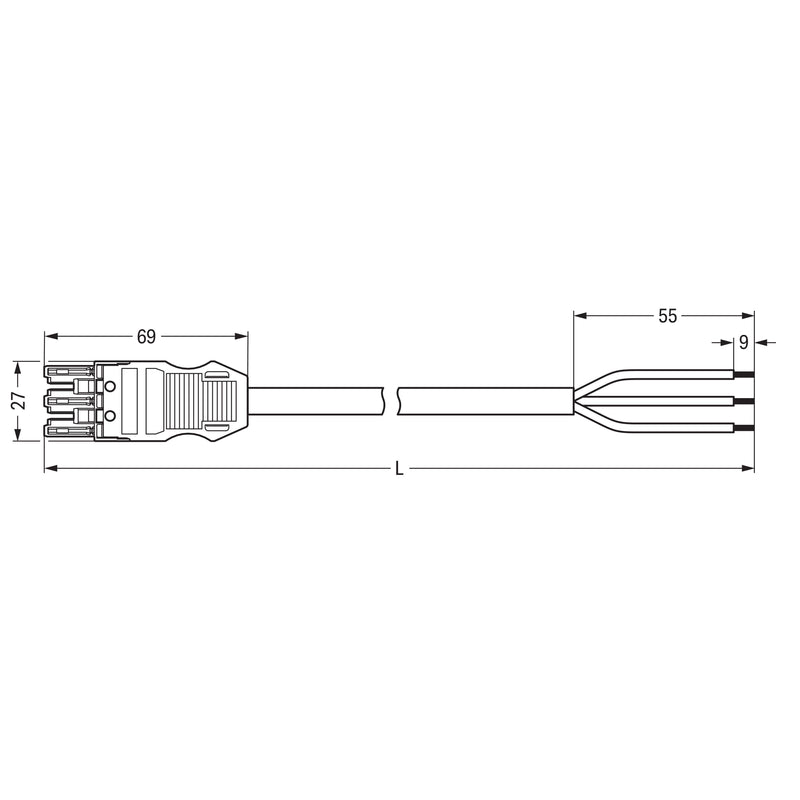

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9993/106-403 Eca,Buchse
