konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
7 m
1,50 mm²
blau

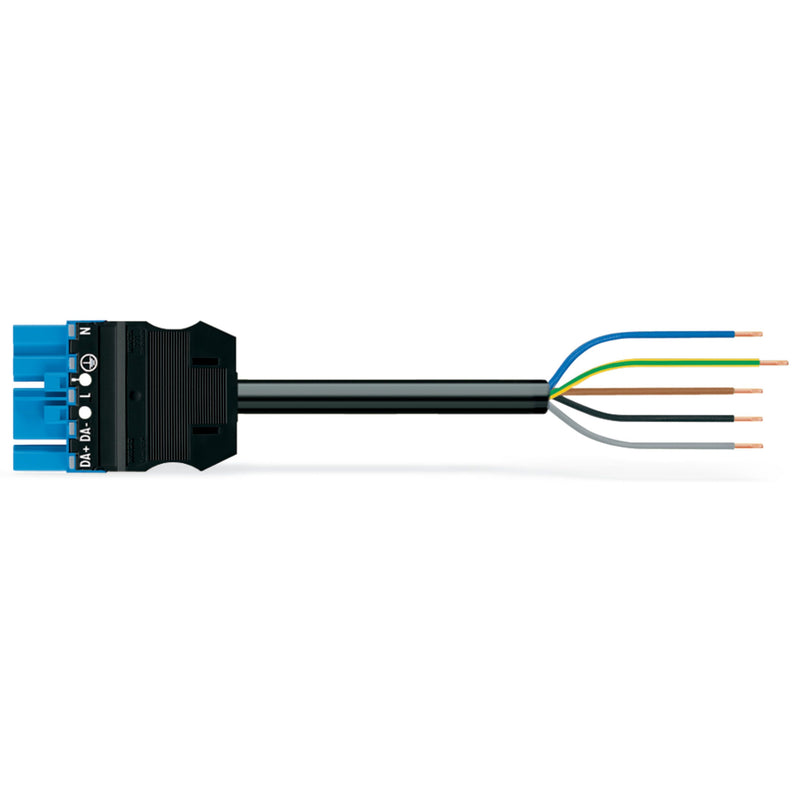

konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung I ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie z. B. im DALI-Standard zur Anwendung kommt, ist der hauptsächliche Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende ausgestattet. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in der Automation von Gebäuden (Steuerung von Licht).
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,234541 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9985/216-701 Eca,Stecker
