konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
6 m
1,50 mm²
blau

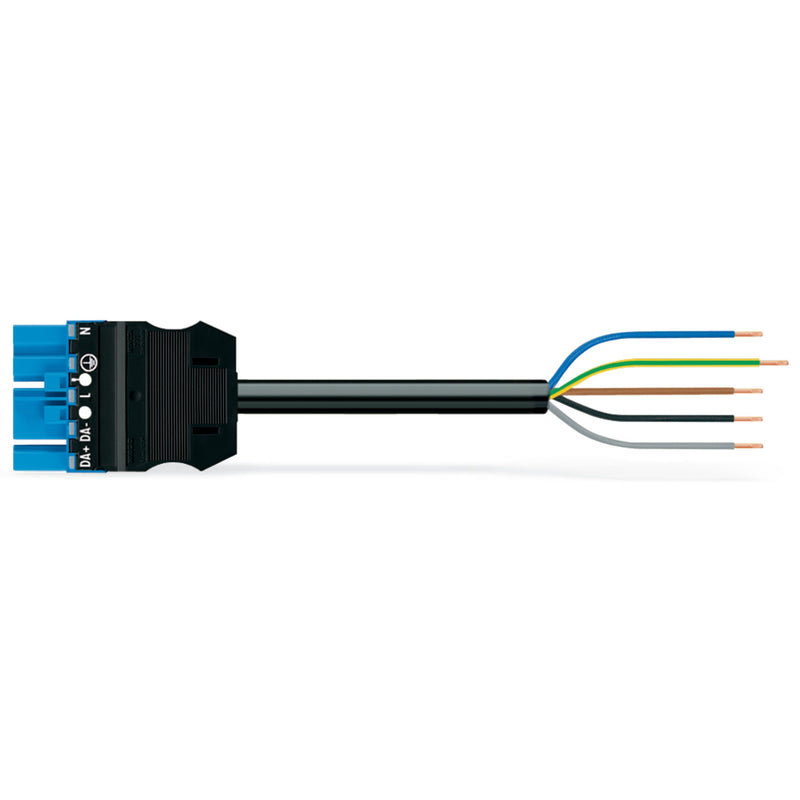

konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine regulierte Beleuchtung, wie sie zum Beispiel beim DALI-Standard umgesetzt wird, ist der primäre Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher erledigen können. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt spürbar.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
6000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
49,924541 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO konfektionierte Anschlussleitung 771-9985/216-601
