konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05VV-F 5G 1,5 mm²
1 m
1,50 mm²
blau

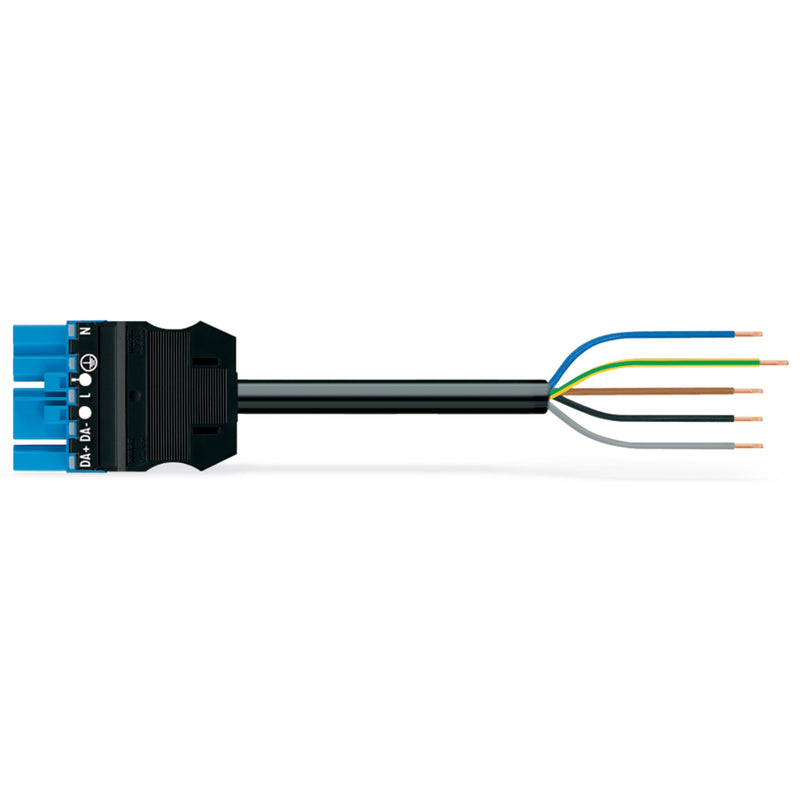

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung I ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau markiert
WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Gebäudeautomation bei der Steuerung von Licht zum Einsatz kommen. Vollkommene Flexibilität bei der Installation von Anwendungen gewährt Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Abschnitten einsatzfähig.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Lichtmanagement.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
8,374541 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9985/206-101 Eca,Stecker
