konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. P
H05Z1Z1-F 5G 2,5 mm²
7 m
2,50 mm²
rot

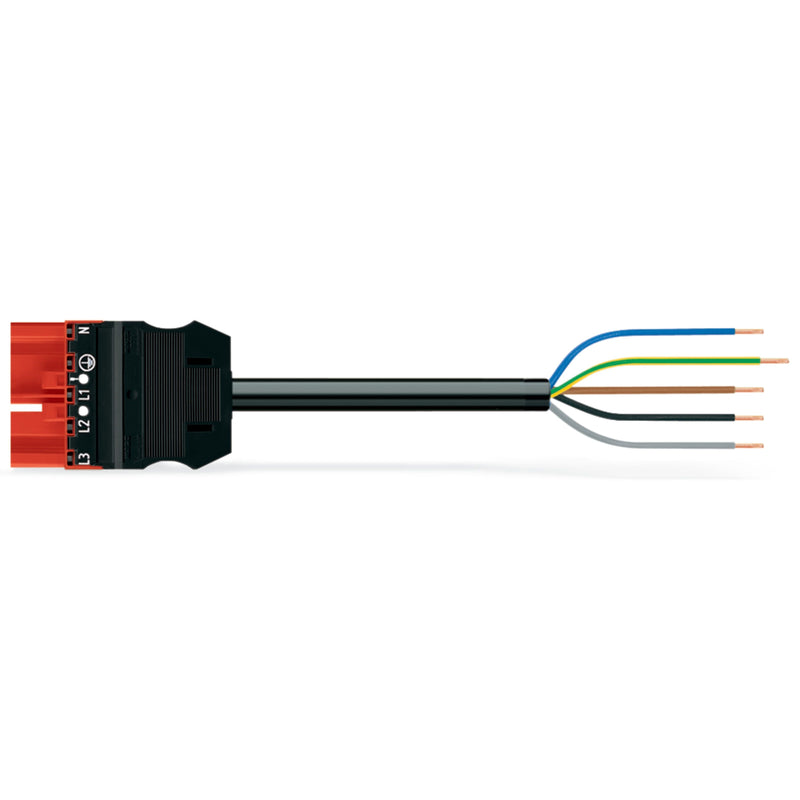

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 20 A schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P finden Verwendung, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Der Installationssteckverbinder ist für eine Spannungslast bis 20 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher durchführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,21986 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9975/217-701 Eca,Stecker
