konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. P
H05Z1Z1-F 5G 1,5 mm²
1 m
1,50 mm²
rot

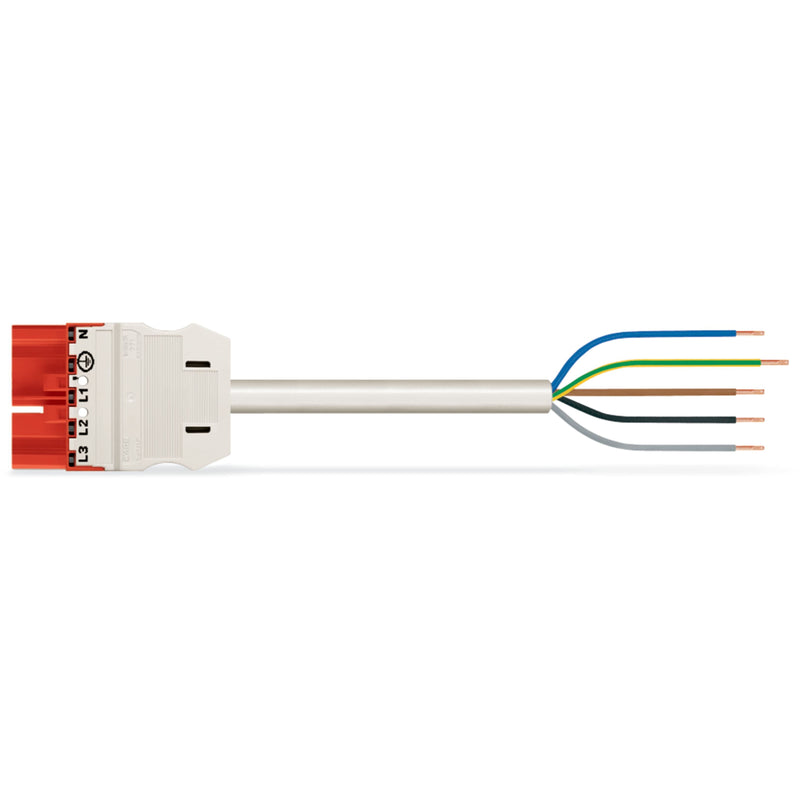

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P kommen zum Einsatz, wenn unterbrechungsfreie Stromversorgungen bewerkstelligt werden sollen.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher erledigen können. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Belastung der Umwelt spürbar.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für USV-Anwendungen.
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
8,361245 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung
