konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. P
H05VV-F 5G 2,5 mm²
2 m
2,50 mm²
rot
konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung P ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P kommen zum Einsatz, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für die störungsfreie Stromversorgung.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
16,66986 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:

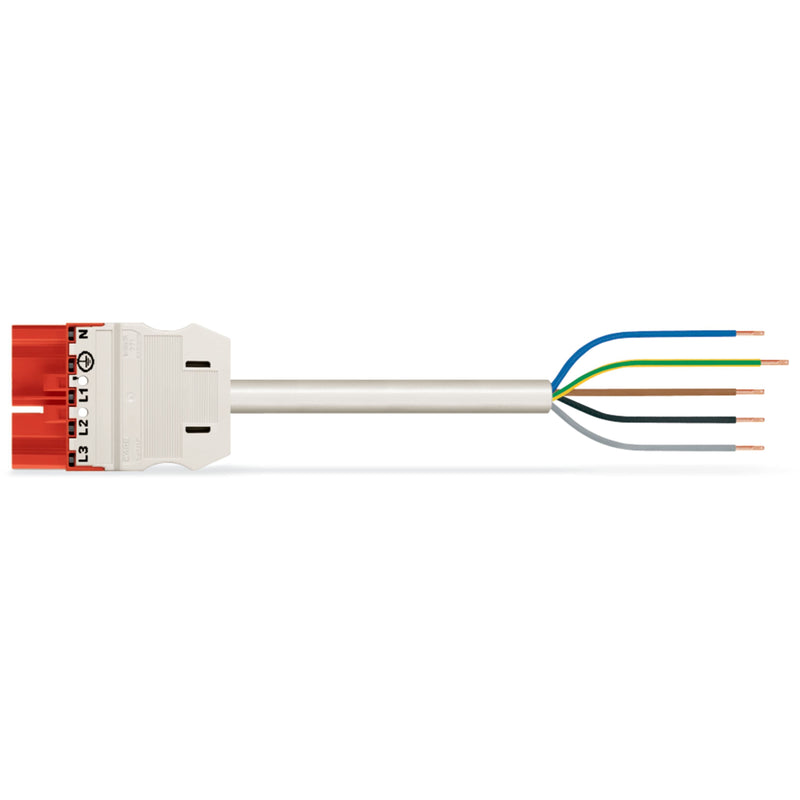

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9975/207-202 Eca,Stecker
