konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. P
H05Z1Z1-F 5G 2,5 mm²
7 m
2,50 mm²
rot

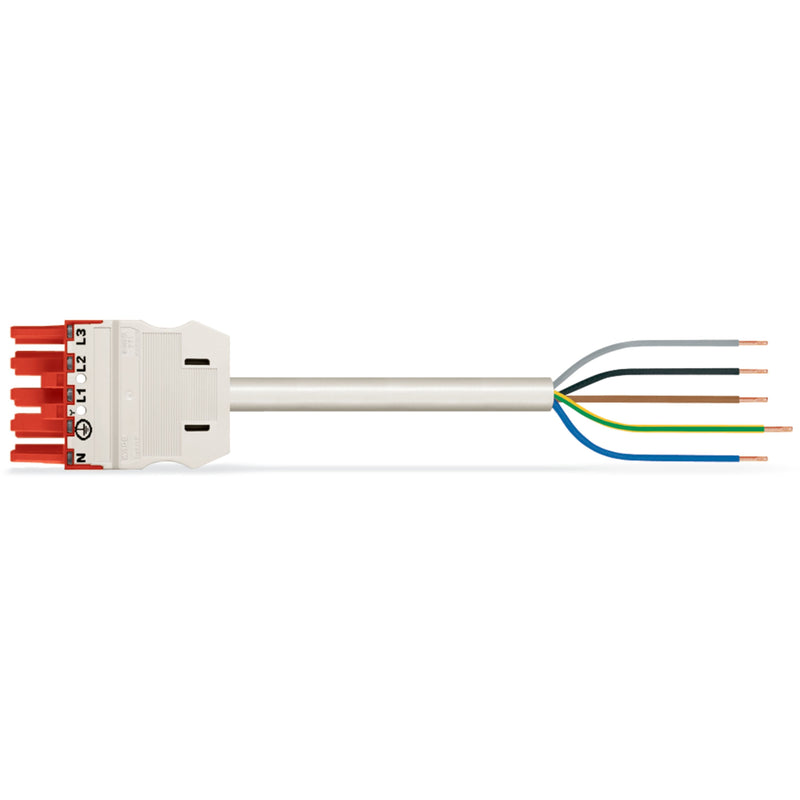

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung P
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 20 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P kommen zum Einsatz, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen gestattet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Aufgabenstellungen flexibel und individuell gerecht wird. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der im Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Umweltbelastung deutlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für USV-Anwendungen.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,202686 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung 771-9975/117-702
