konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P finden Verwendung, wenn unterbrechungsfreie Stromversorgungen bewerkstelligt werden sollen. Der Installationssteckverbinder ist für eine Stromlast bis 20 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für USV-Anwendungen.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
6000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
49,892686 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:

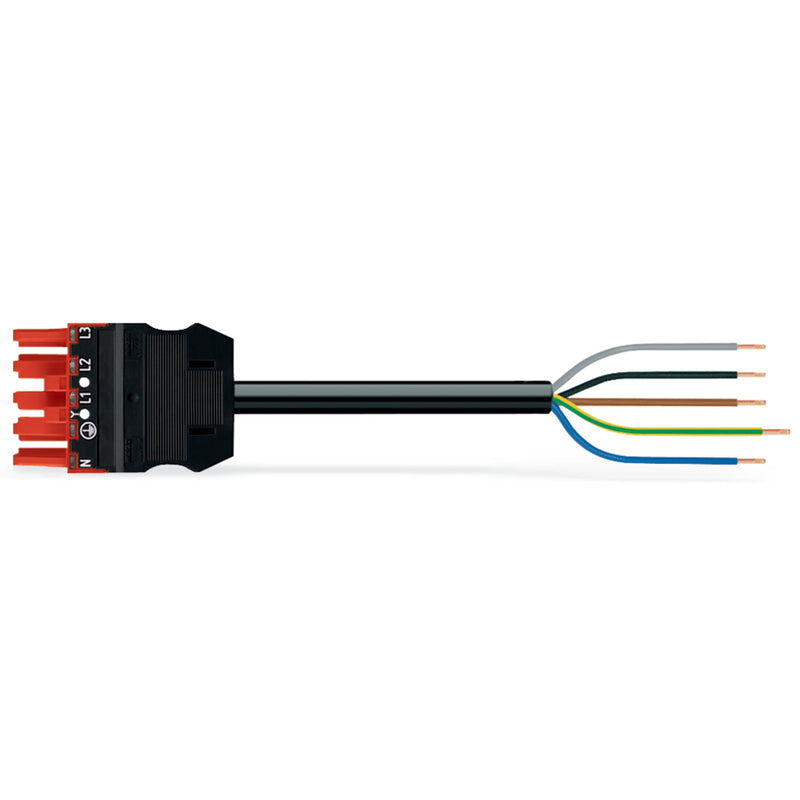

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9975/117-601 Eca,Buchse
