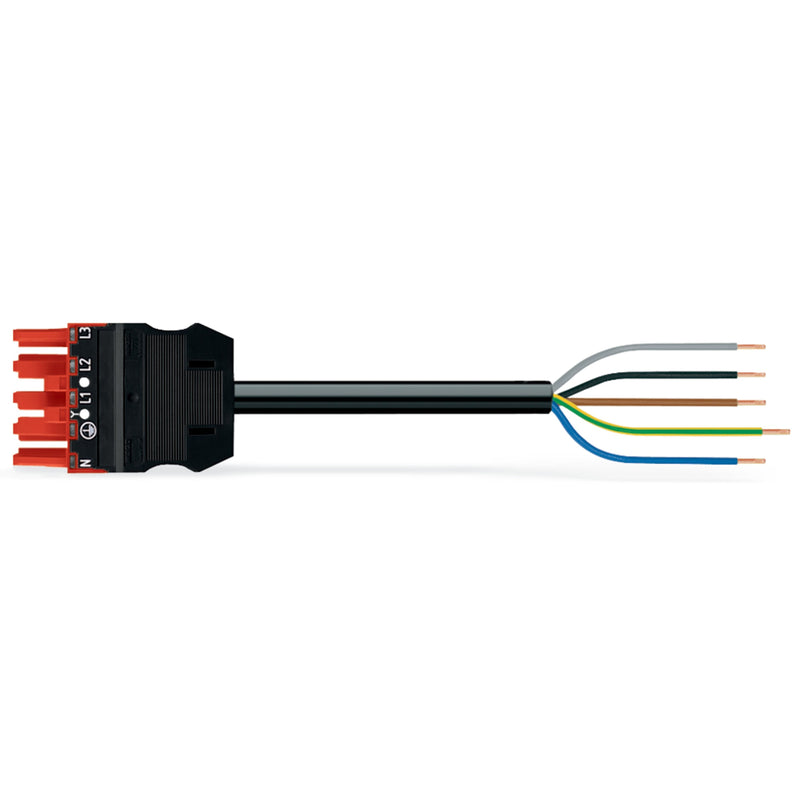

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9975/107-101 Eca,Buchse

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. P
H05VV-F 5G 2,5 mm²
1 m
2,50 mm²
rot

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz

Die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. USV-Anwendungen beim Austausch von Daten werden häufig mit Kodierung P realisiert. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgerüstet. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Zugentlastungsgehäuse eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	20 A
Polzahl	5
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	1000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	rot
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	11,2..13,9 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	3, N, PE, 2, 1
Leiternennquerschnitt	2,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	8,342686 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Anschlussleitung 771-9975/107-101
