konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. P
H05Z1Z1-F 3G 1,5 mm²
6 m
1,50 mm²
rot

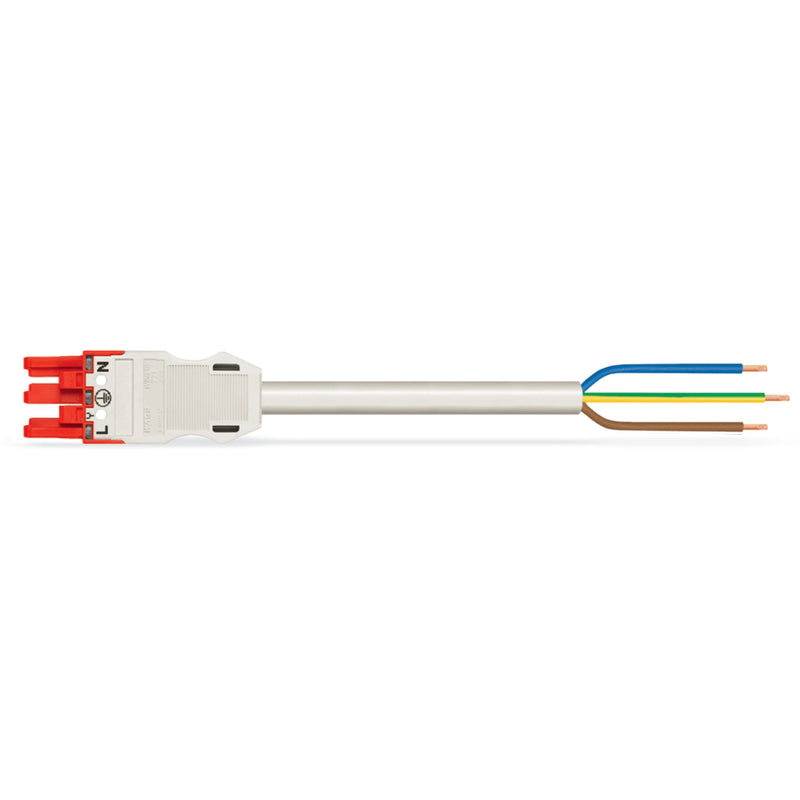

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P finden Verwendung, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Flexibilität bei der Elektroinstallation erlaubt Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen individuell und flexibel gerecht wird. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Abschnitten einsatzfähig. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt wesentlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für die unterbrechungsfreie Stromversorgung.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
6000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
7,4..9,4 mm |

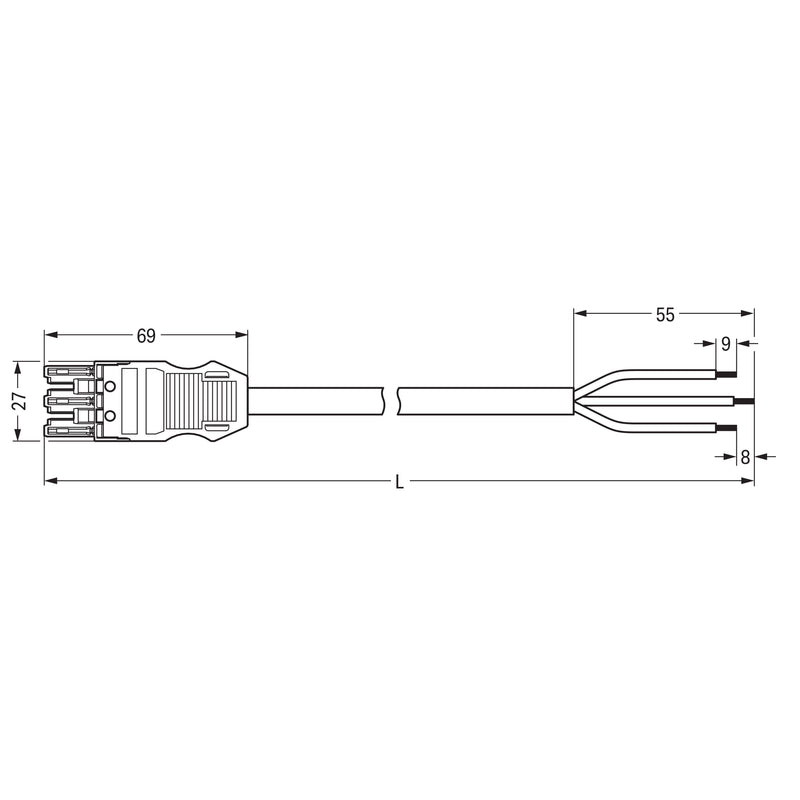

| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
L, N, PE |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
49,78244 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9973/116-602 Eca,Buchse
