konfektionierte Anschlussleitung
Cca
Stecker/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
schwarz

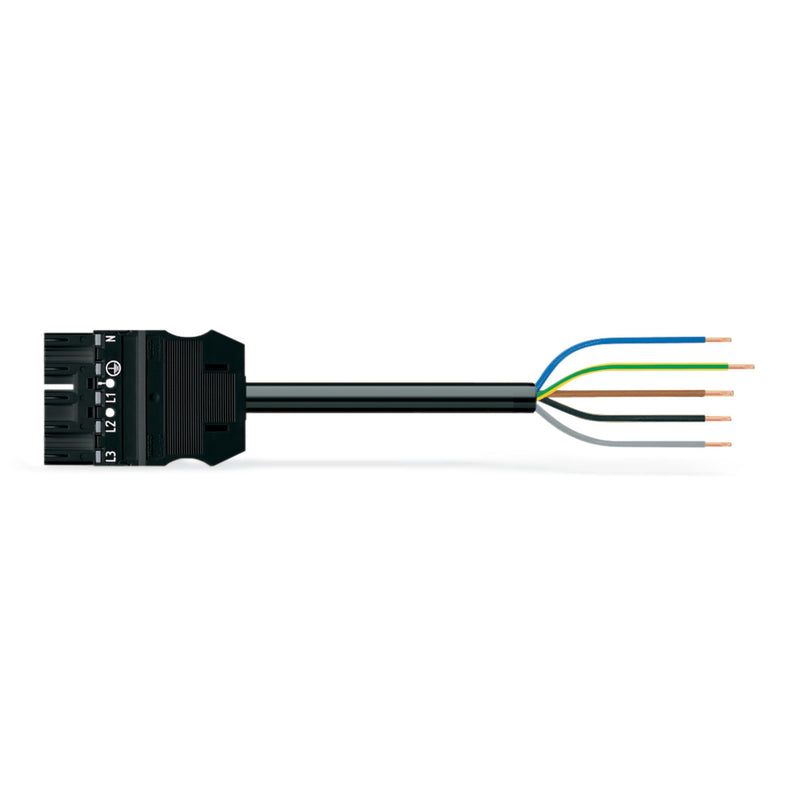

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der
WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher ausführen können. Wer erhöhte Sicherheitsstandards einhalten muss, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Umweltbelastung deutlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Brandklasse C von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
zur Anwendung in vielen allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,160383 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x konfektionierte Anschlussleitung
