konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die penible Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein wichtiges Thema. Gerade in empfindlichen Bereichen muss die Brandklasse den gesetzlichen Vorschriften mehr als genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse C. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,141547 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:

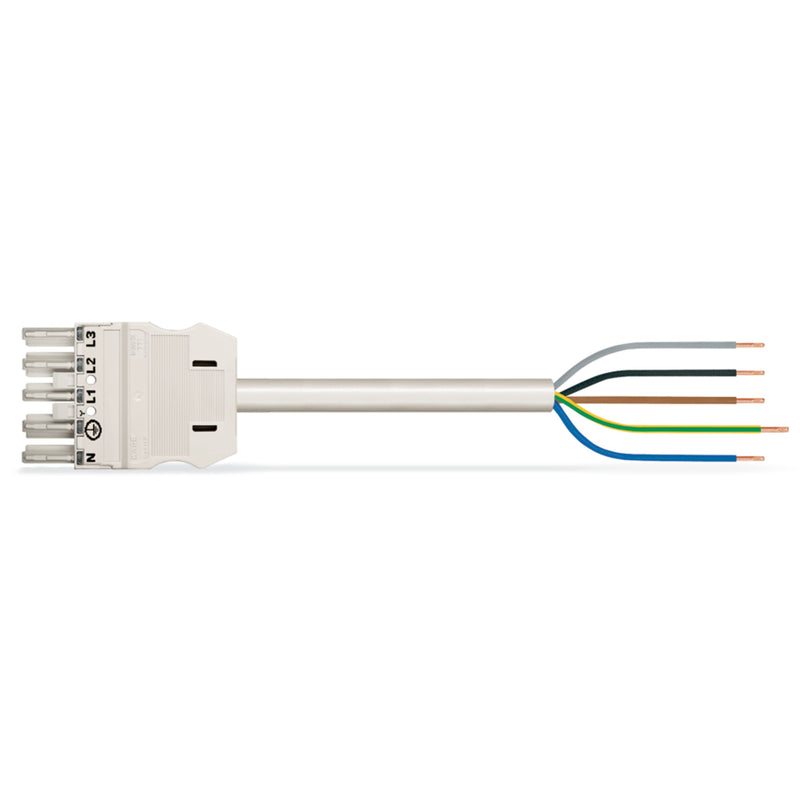

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9395/167-802 Cca,Buchse
