konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
5-polig
Kod. B
3 m
1,50 mm²

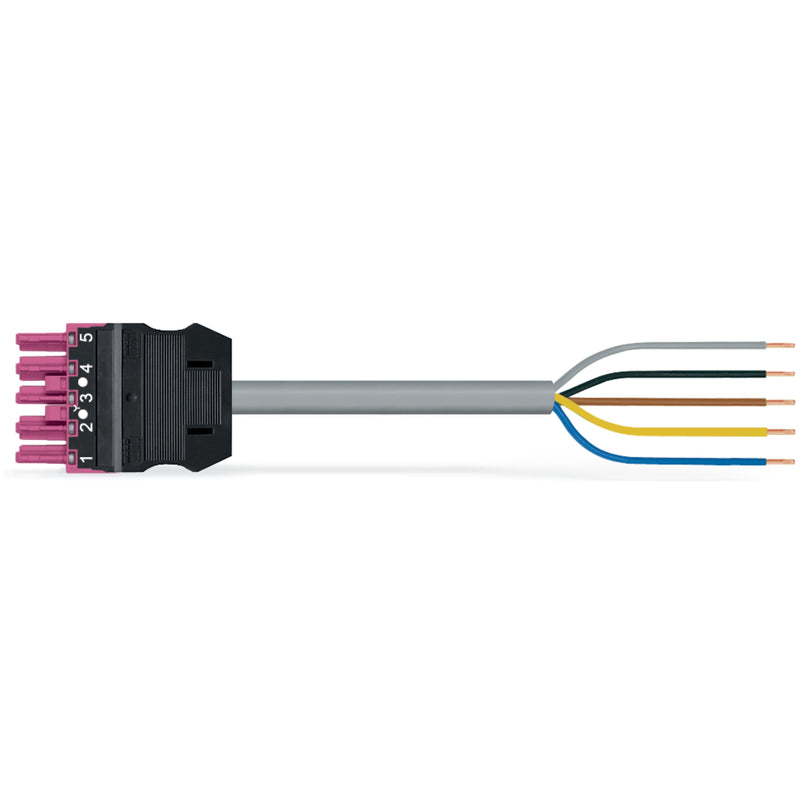

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der
WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Vollkommene Flexibilität bei der Installation von Anwendungen bietet Ihnen die Produktfamilie
WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Anforderungen flexibel gerecht wird. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen in Bezug auf den Brandschutz berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt besteht die amtlichen Sicherheitsstandards der Brandklasse C. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Umweltbelastung wesentlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen.
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
sonstige |
| Kabeldurchmesser |
9,3..11,6 mm |

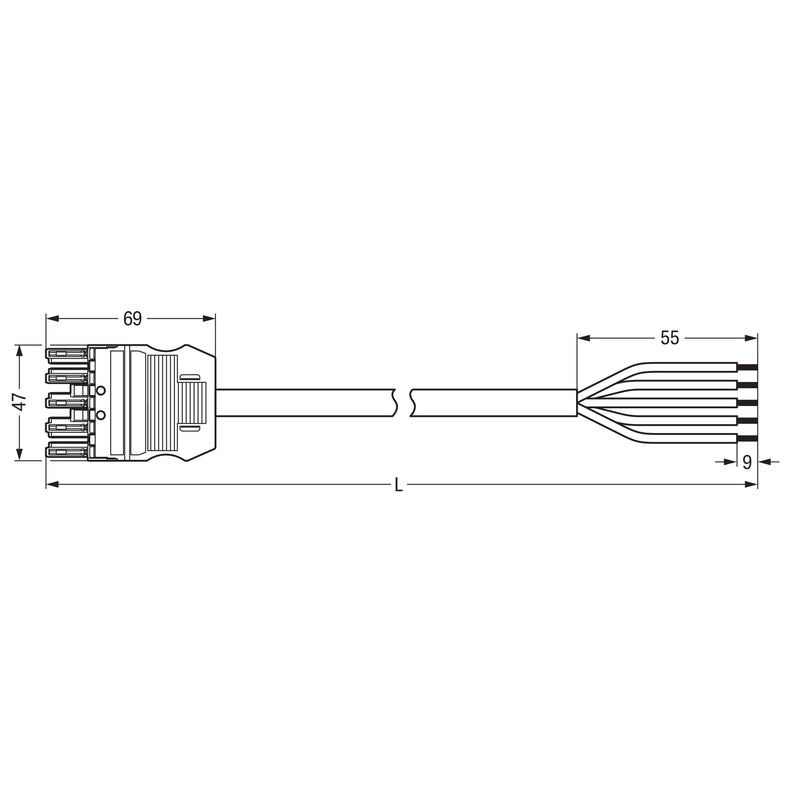

| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,143209 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9395/166-307 Cca,Buchse
