konfektionierte Anschlussleitung
Cca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
2 m
1,50 mm²
blau

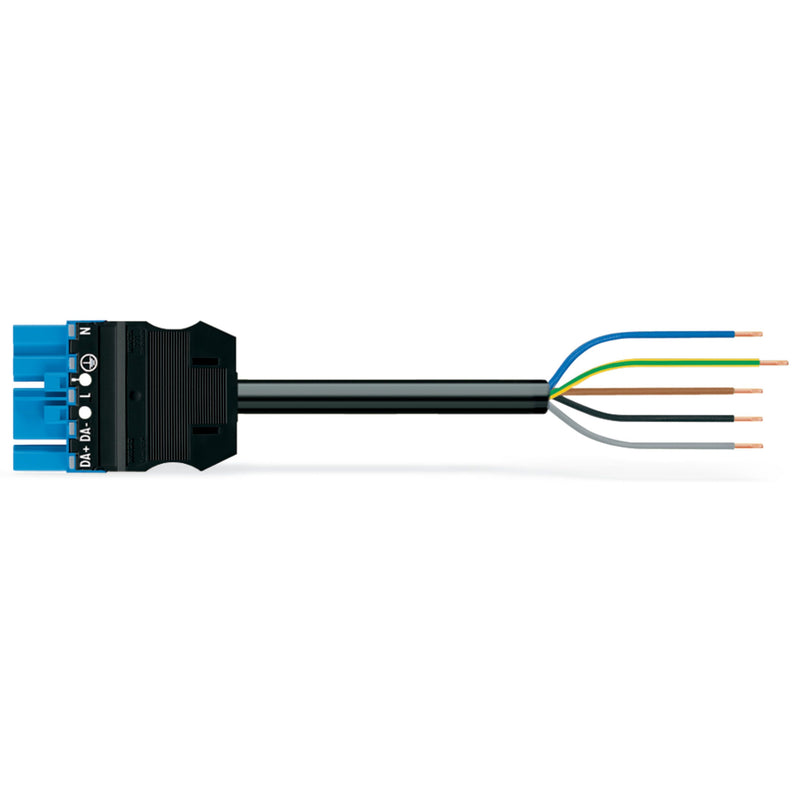

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine regulierte Beleuchtungseinrichtung, wie sie zum Beispiel im DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt besteht die amtlichen Sicherheitsstandards der Brandklasse C. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt deutlich.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für Lichtsteuerung (DALI-Standard).
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,172571 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9385/266-201 Cca,Stecker
