konfektionierte Anschlussleitung
Dca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
blau

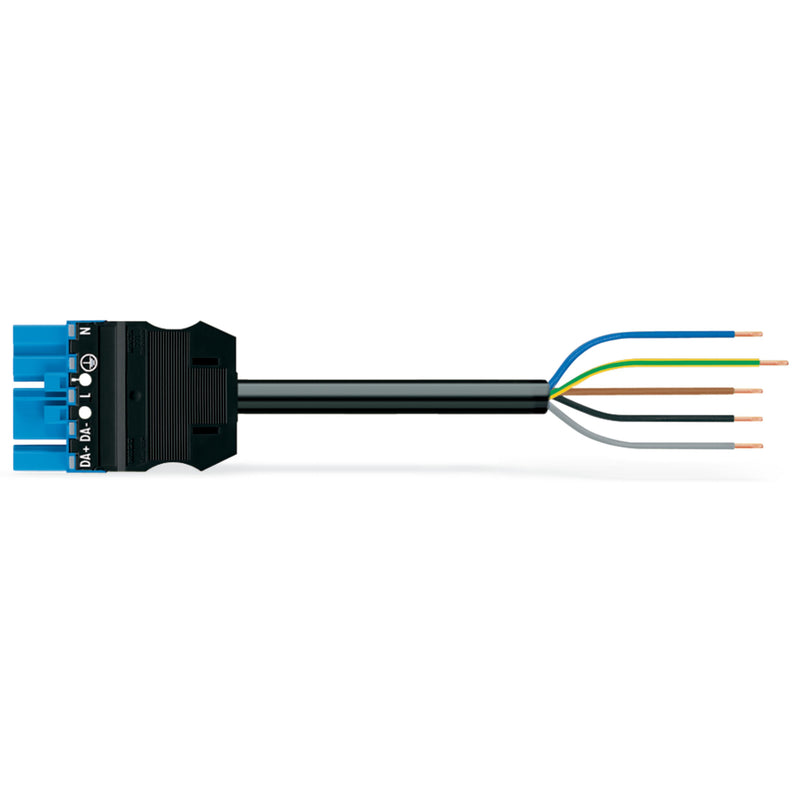

konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung I in Blau benennt
WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Gebäudeautomation bei der Ansteuerung von Licht zum Einsatz kommen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die erforderlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse D von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien schwer entflammbar sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für smarte und einfache Lichtinstallation.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,170078 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
Lieferumfang:
1 x Konfektionierte Anschlussleitung, 5-polig, 8 m, blau
