konfektionierte Anschlussleitung
B2ca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
5 m
2,50 mm²
blau

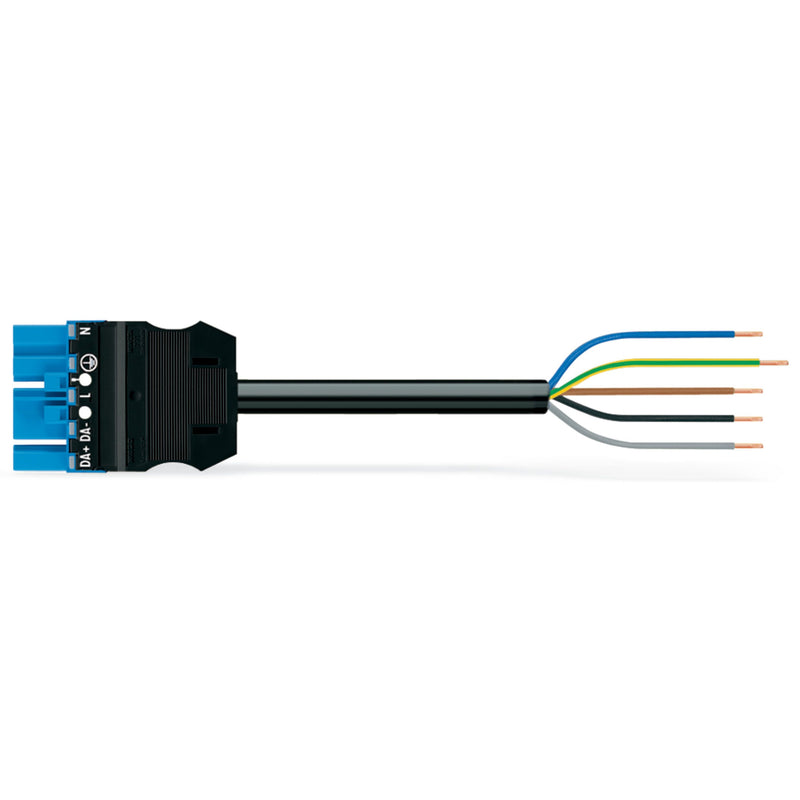

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau benennt
WINSTA® MIDI-Installationssteckverbinder, die vorrangig in der Gebäudeautomation bei der Steuerung von Licht zum Einsatz kommen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer erhöhte Sicherheitsstandards einzuhalten hat, sollte auf konfektionierte Leitungen mit Brandklasse B2 zurückgreifen. Diese sind für den Einsatz in Gebäuden mit sehr hohem Sicherheitsbedarf geeignet. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt deutlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,170078 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
B2ca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9285/217-501 B2ca,Stecker
