konfektionierte Anschlussleitung
B2ca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Erfolgreich Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine geregelte Beleuchtungseinrichtung, wie sie beispielsweise im DALI-Standard zur Anwendung kommt, ist der Hauptanwendungsbereich von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt erfüllt die strengen Sicherheitsstandards der Brandklasse B2. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Umweltbelastung deutlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Lichtsteuerung (DALI-Standard).
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,171463 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
B2ca |
Lieferumfang:

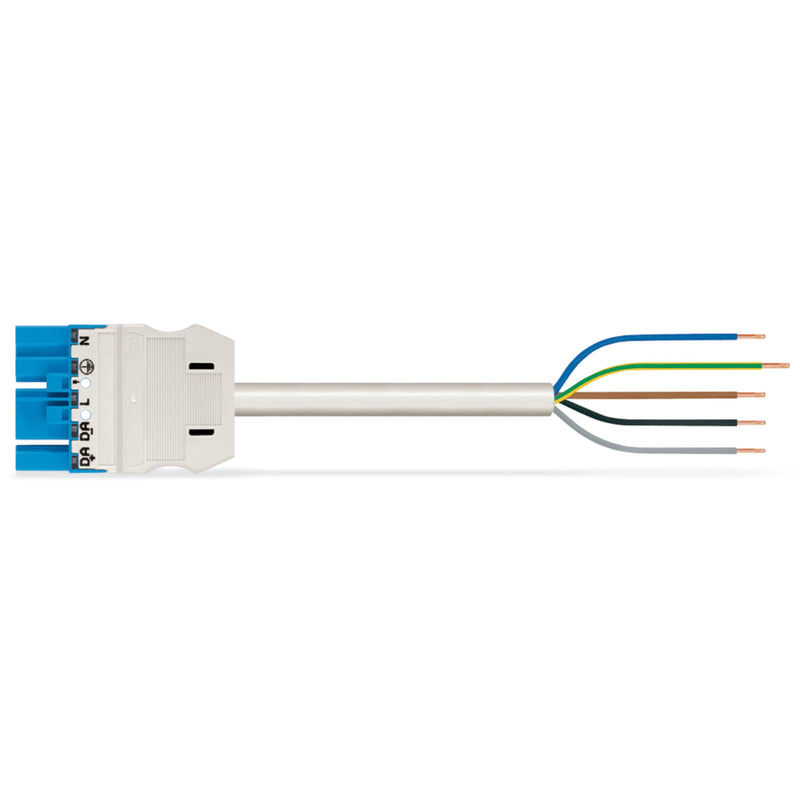

1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Anschlussleitung 771-9285/216-302 B2ca,Stecker
