konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 3G 1,5 mm²
8 m
1,50 mm²
blau

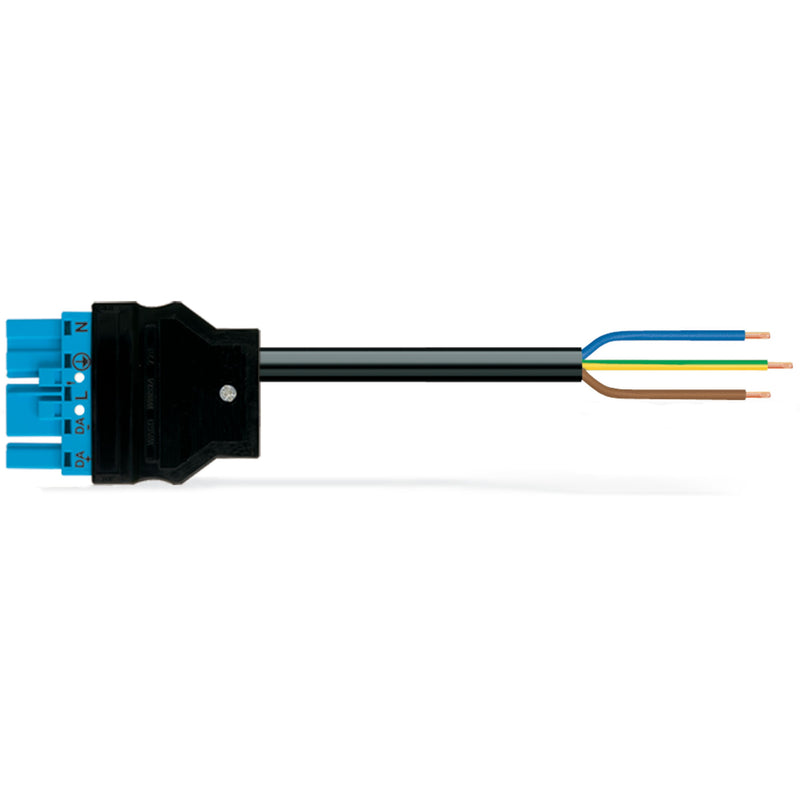

konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtungseinrichtung, wie sie zum Beispiel beim DALI-Standard umgesetzt wird, ist der primäre Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Lichtsteuerung (DALI-Standard).
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
7,4..9,4 mm |
| Abmantellänge |
48 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
66,649247 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung 771-5001/163-000
