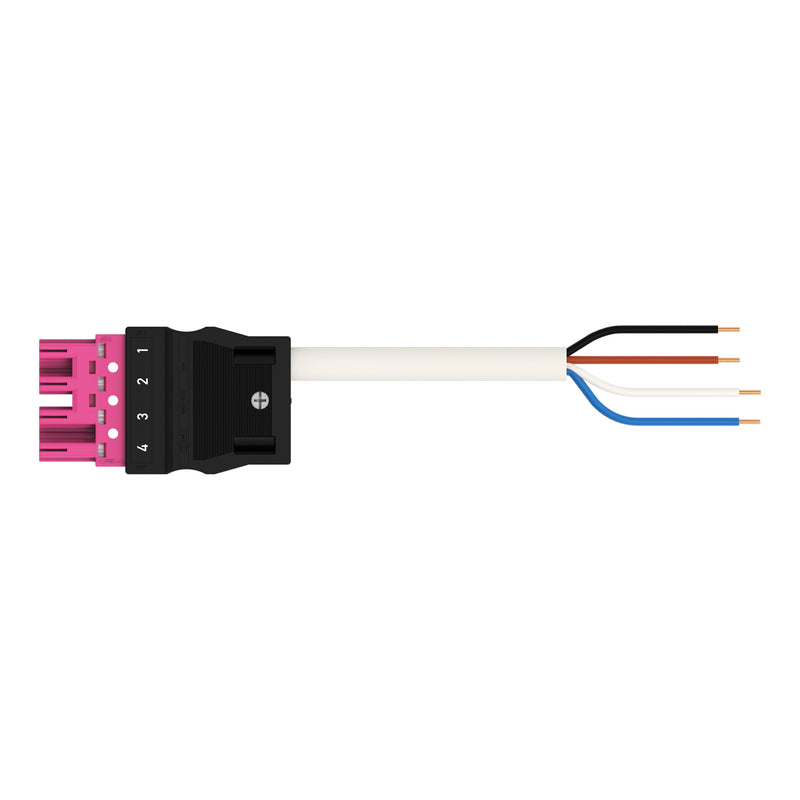

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation Anschlussleitung konfekti. 771-5002/2022-801 CCA Buchse offen.En

konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
4-polig
Kod. B
8 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI 4-polig

Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind individuelle Polkennzeichnungen möglich. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfüllt die amtlichen Sicherheitsstandards der Brandklasse C.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	8000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	sonstige
Kabeldurchmesser	8,4..10,5 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Pol-Kennzeichnung	1, 2, 3, 4
Leiternennquerschnitt	1,5 mm²
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,158721 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x Anschlussleitung 771-5002/2022-801
