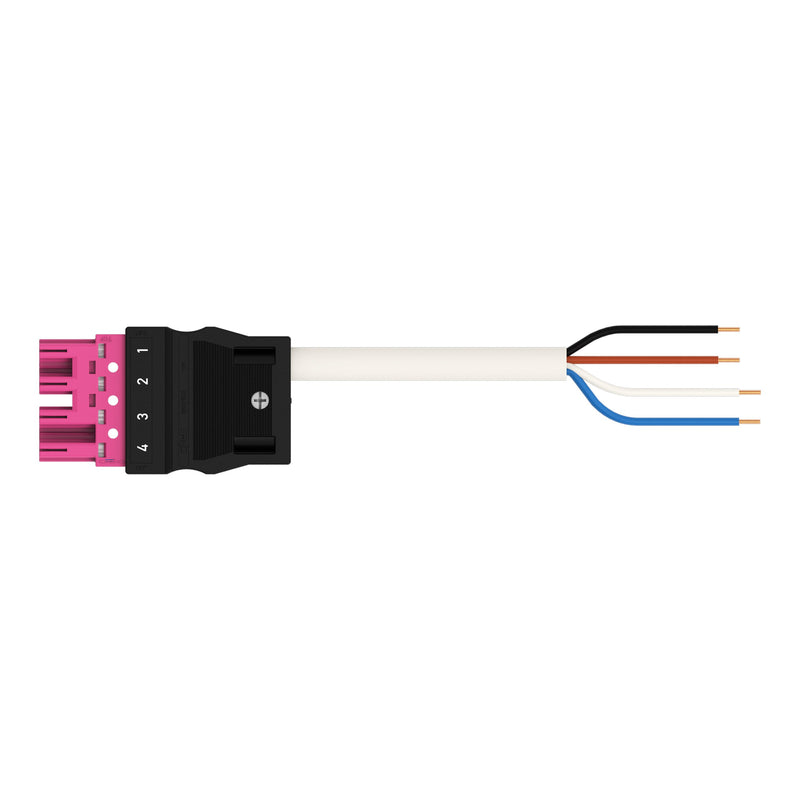

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation Anschlussleitung konfekti. 771-5002/2022-201 CCA Buchse offen.En. − 1 Stück

konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
4-polig
Kod. B
2 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20

Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B gewährleistet die schnelle und sichere Montage. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Maximale Flexibilität bei der Installation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen individuell gerecht wird. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfüllt die amtlichen Sicherheitsstandards der Brandklasse C.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgerüstet. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Buchse
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	2000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	sonstige

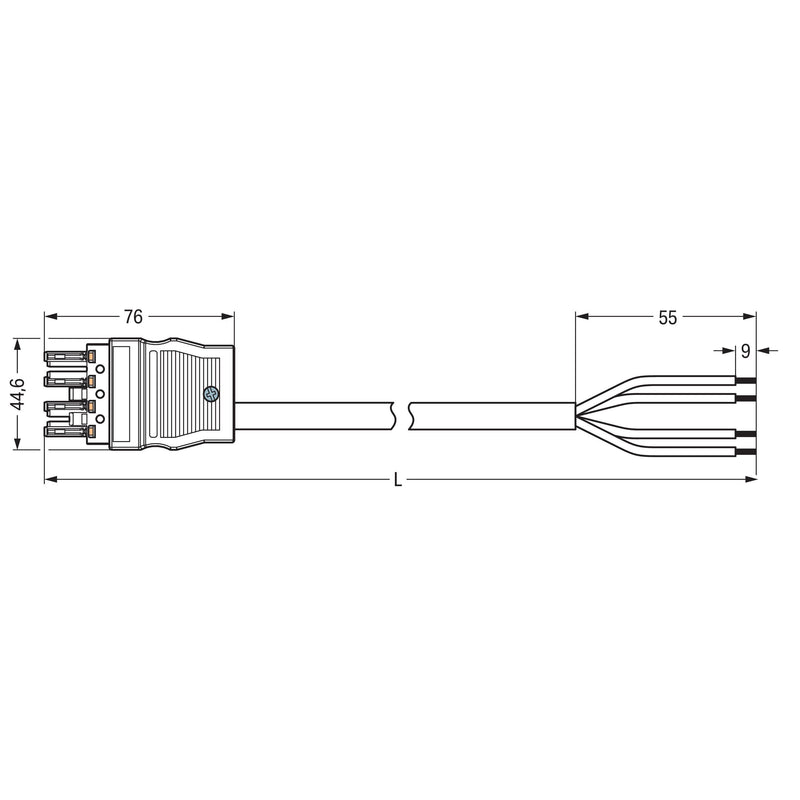

Kabeldurchmesser	8,4..10,5 mm
Abmantellänge	55 mm
Abisolierlänge	9 mm
Pol-Kennzeichnung	1, 2, 3, 4
Leiternennquerschnitt	1,5 mm²
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,158721 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x Anschlussleitung 771-5002/2022-201
