konfektionierte Anschlussleitung
Dca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 2 x 1,50 mm²
7 m
1,50 mm²
blau

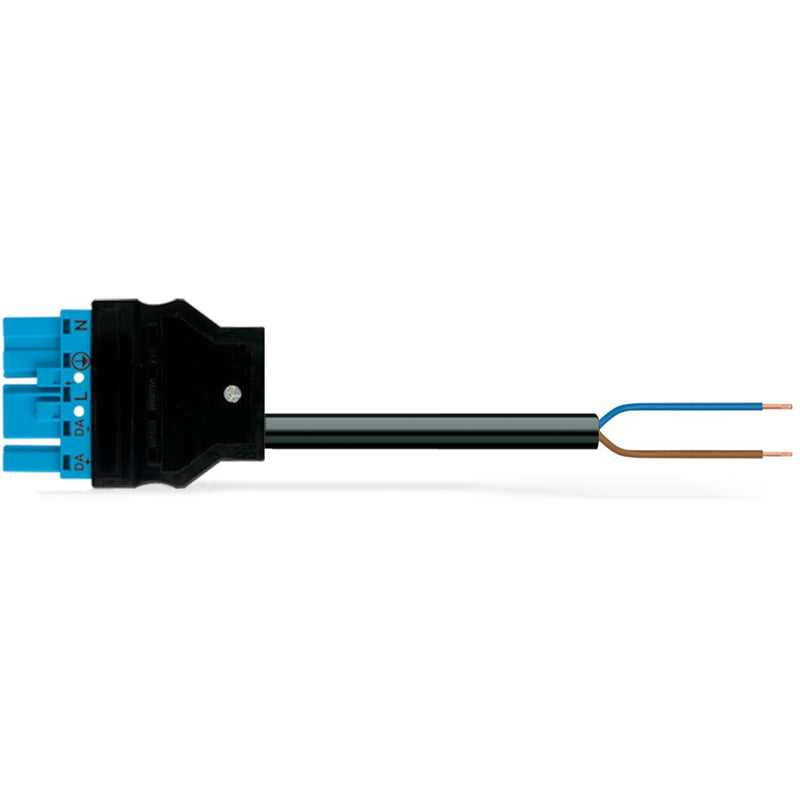

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung I ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine geregelte Beleuchtungseinrichtung, wie sie zum Beispiel im DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Maximale Flexibilität bei der Installation von Anwendungen bietet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Aufgabenstellungen individuell gerecht wird. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die erforderlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse D von diesem Produkt erfüllt. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende ausgestattet. Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
6,8..8,6 mm |
| Abmantellänge |
48 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,281077 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation Anschlussleitung konfekti. 771-5001/309-000 DCA Stecker offen.E. - 1 Stück
