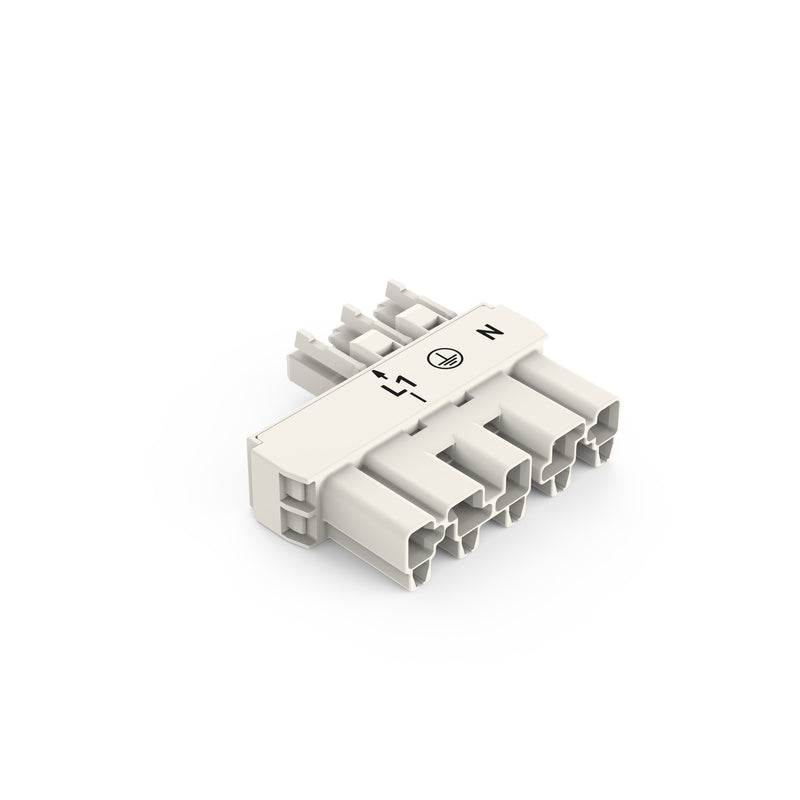

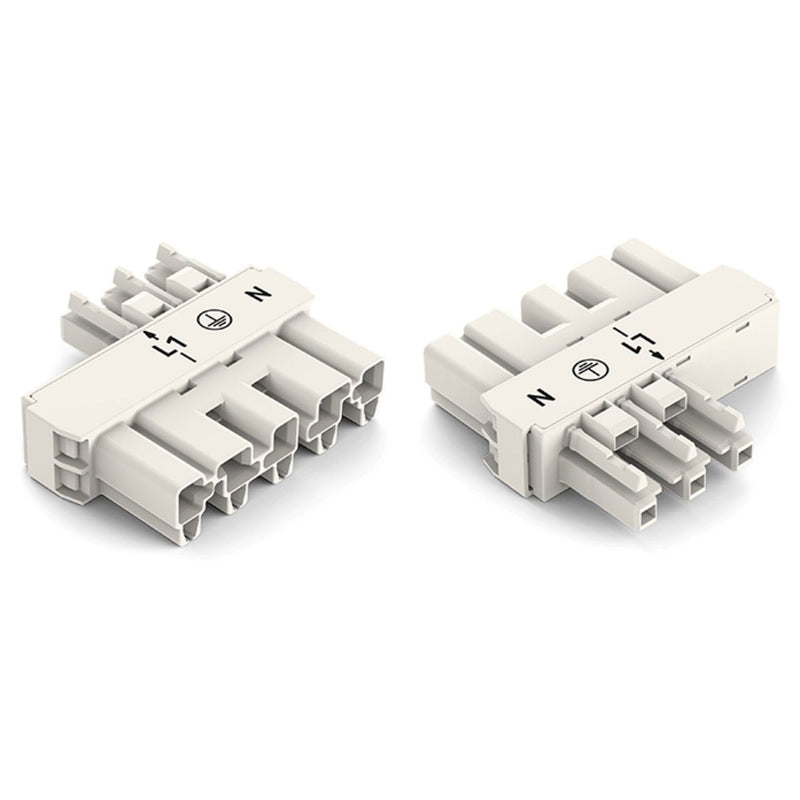

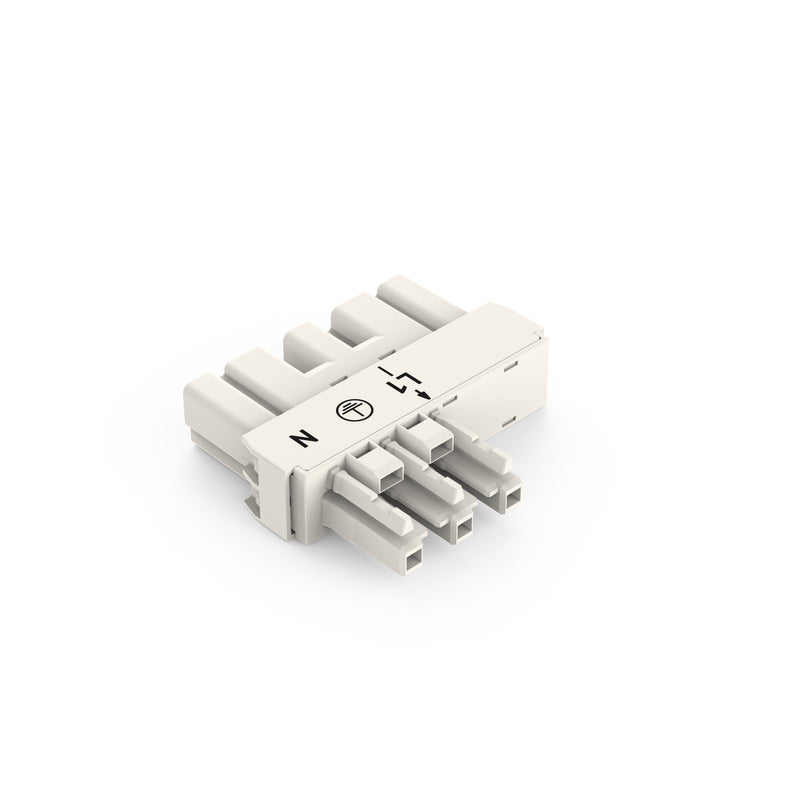

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-951 3-Kod. A,weiß − 50 Stück

Zwischenkupplung
5-polig/3-polig
Kod. A
L1 - L
weiß

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Der Verteiler aus der Familie WINSTA® MIDI mit Schutzart IP20 ist die clevere Lösung für eine reibungslose Installation. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für eine große Anzahl von Verwendungszwecken.
kundenspezifische Lösungen.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	3
Phasenabgriff	L1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	weiß
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	ohne
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,09667 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

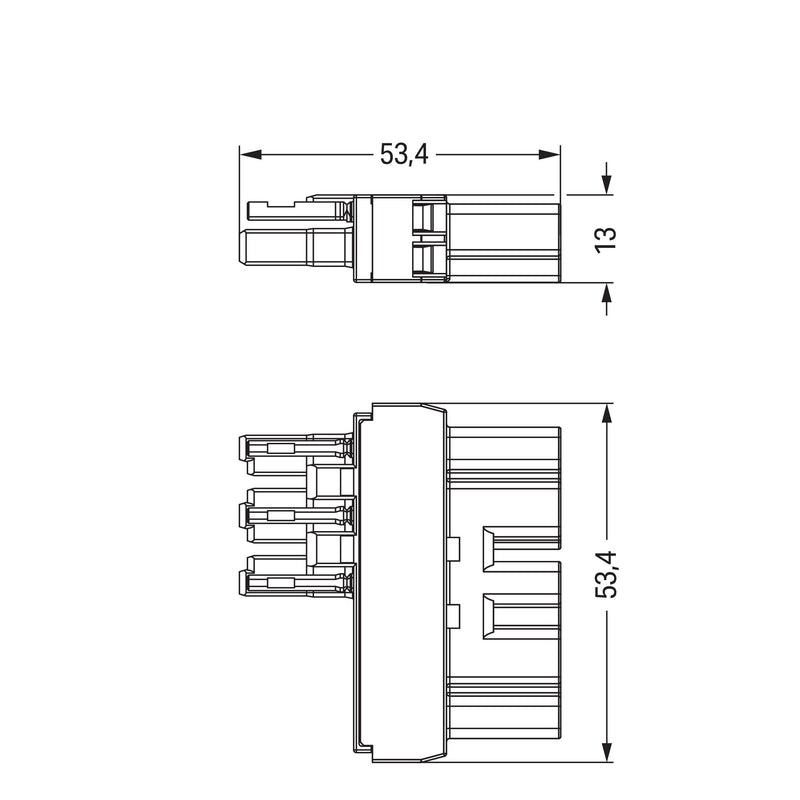

Länge	53,4 mm
Höhe	13 mm
Breite	47,8 mm
Art des Verteilers	Zwischenkupplung
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-951 3-Kod. A,weiß

Keine Downloads vorhanden.
