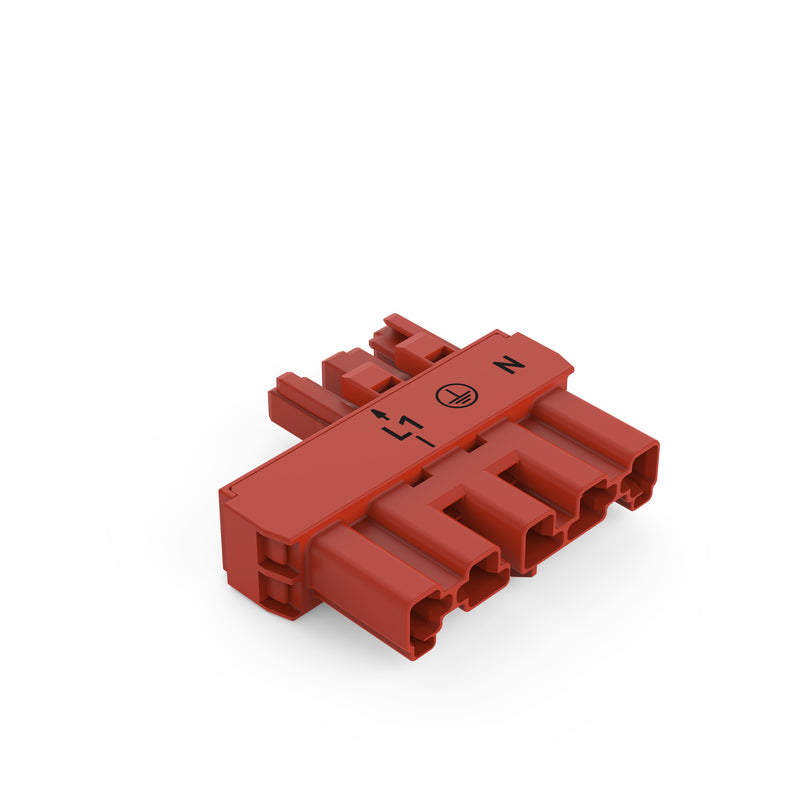

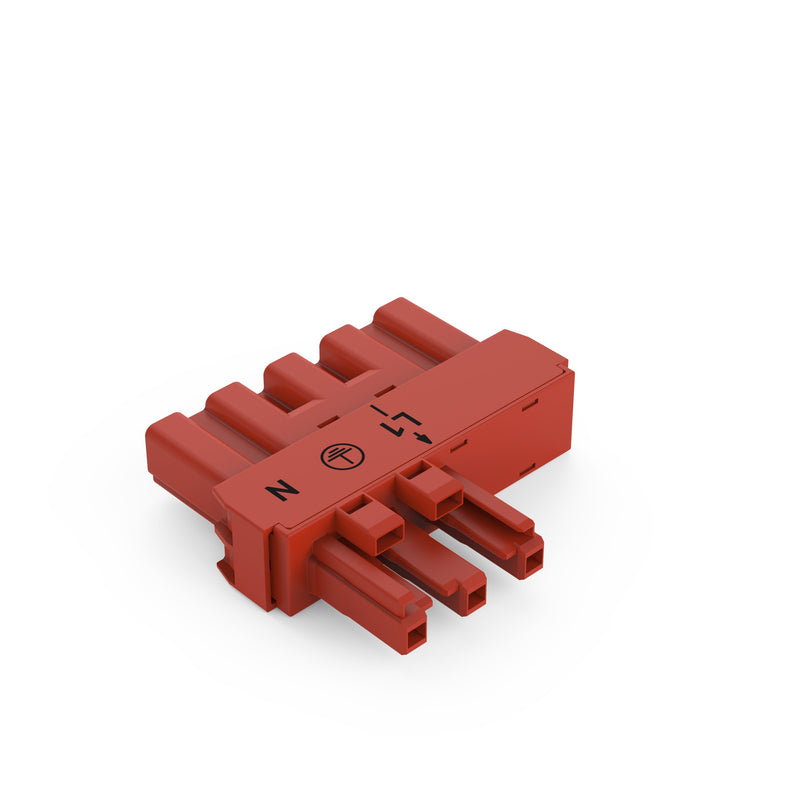

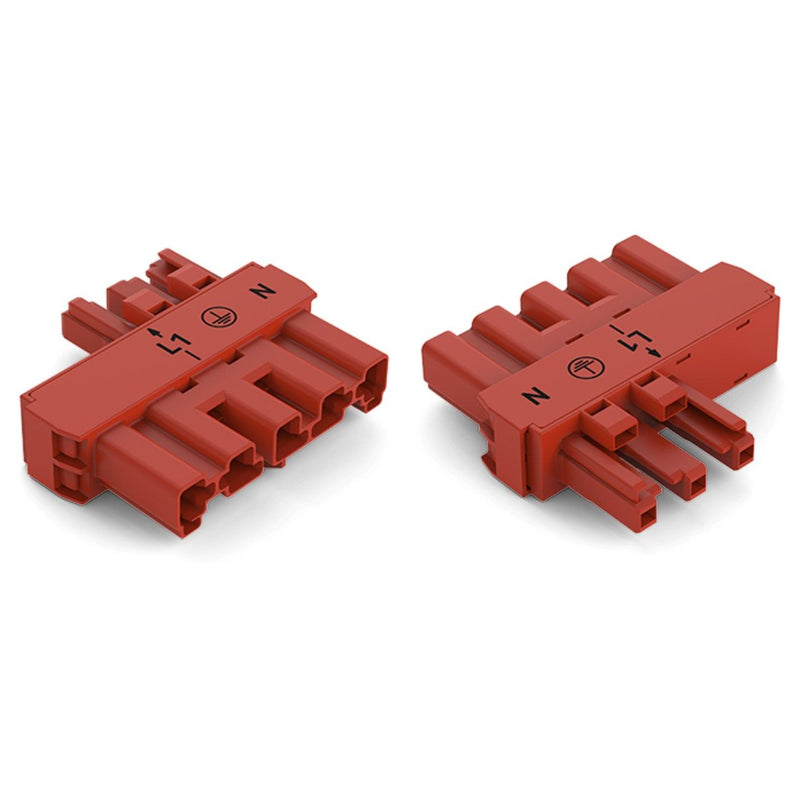

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-911 3-Kod. P,rot − 50 Stück

Zwischenkupplung
5-polig/3-polig
Kod. P
L1 - L
rot

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Der Verteiler der Produktfamilie WINSTA® MIDI Kodierung P gewährt Ihnen die höchste Flexibilität bei der Elektroinstallation. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die unterbrechungsfreie Stromversorgung (USV) lässt sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung P fehlerfrei umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für USV-Anwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	3
Phasenabgriff	L1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	rot
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	ohne
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,095 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

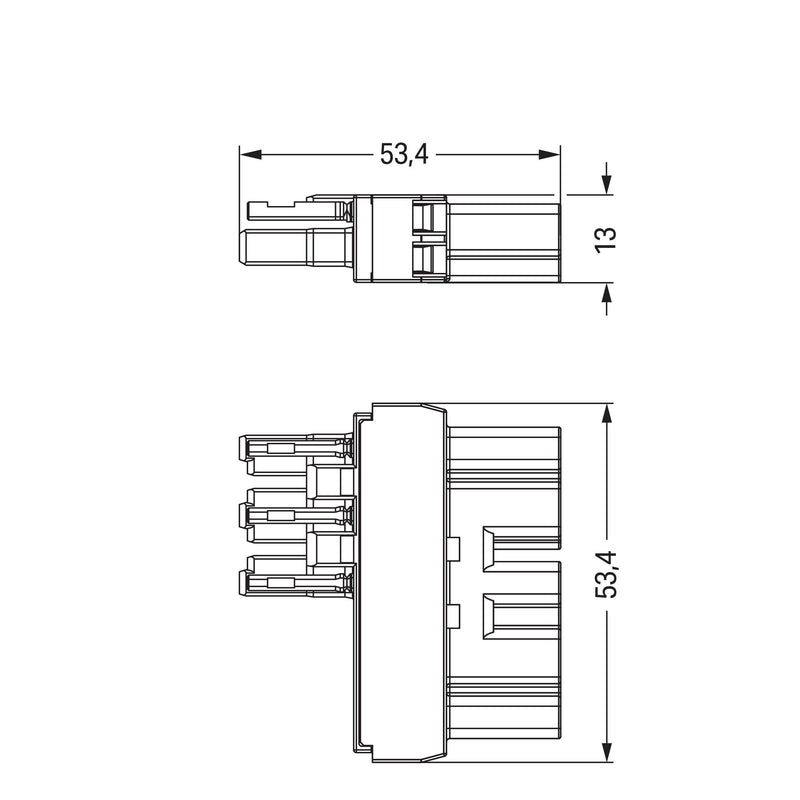

Länge	53,4 mm
Höhe	13 mm
Breite	47,8 mm
Art des Verteilers	Zwischenkupplung
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-911 3-Kod. P,rot
