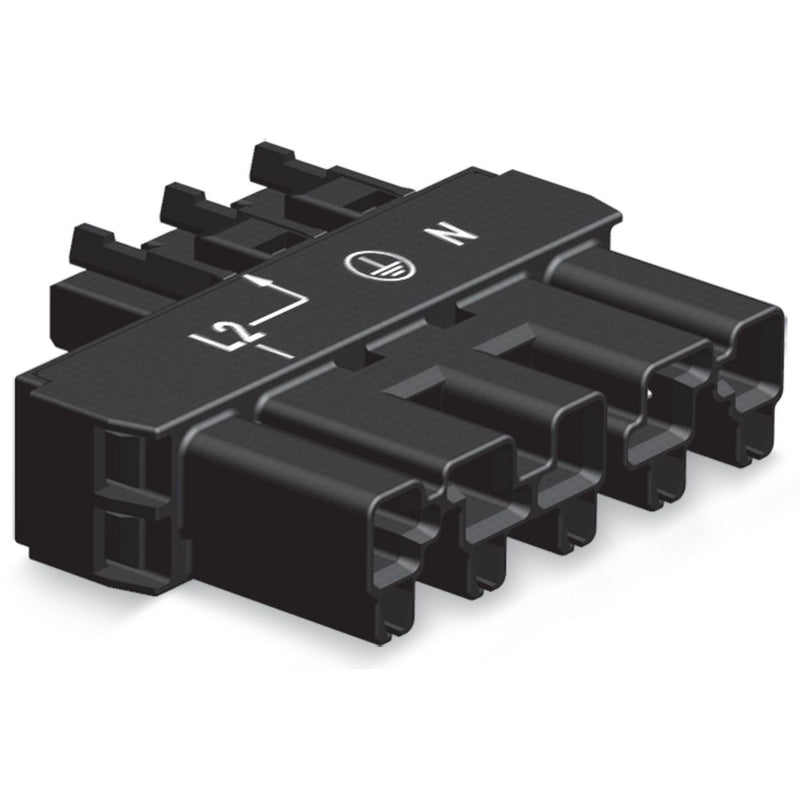

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-902 Kod. A,schwarz − 50 Stück

Zwischenkupplung
5-polig/3-polig
Kod. A
L2 - L
schwarz

Verteiler WINSTA® MIDI Kodierung A

Dank dem Verteiler aus der Produktfamilie WINSTA® MIDI mit Schutzart IP20 klappt die fehlerlose Installation. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Last bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für eine Vielzahl von Verwendungszwecken.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	3
Phasenabgriff	L2
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	ohne
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,09417 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

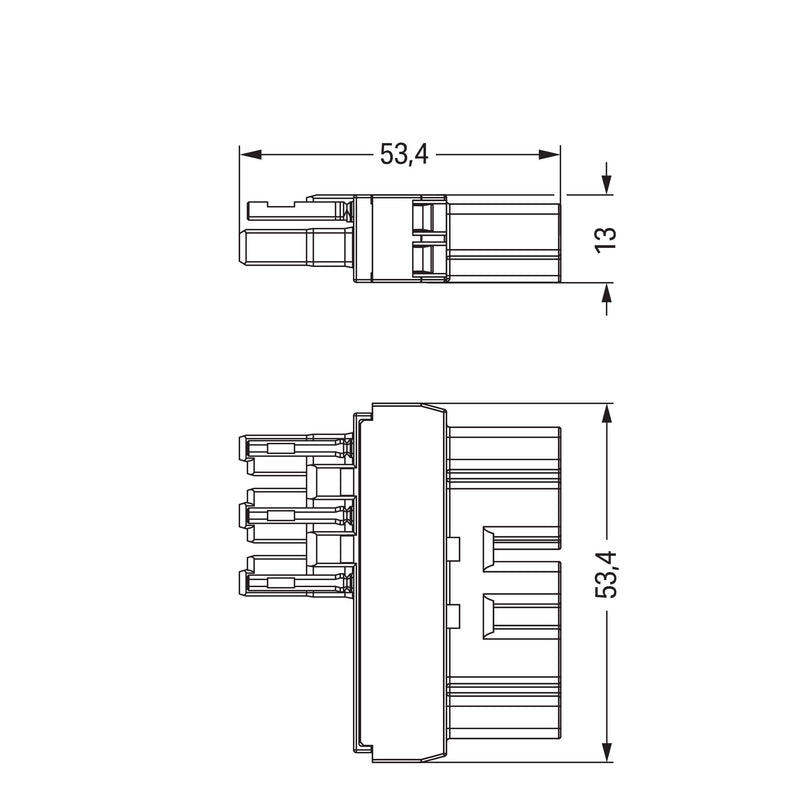

Länge	53,4 mm
Höhe	13 mm
Breite	47,8 mm
Art des Verteilers	Zwischenkupplung
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation Zwischenkupplung 5-polig 770-902 Kod. A,schwarz
